औद्योगिक अग्नि सुरक्षा के लिए उच्च प्रदर्शन लंबा शाफ्ट फायर वॉटर पंप 2940/1460/980r/मिनट
संक्षिप्त परिचय

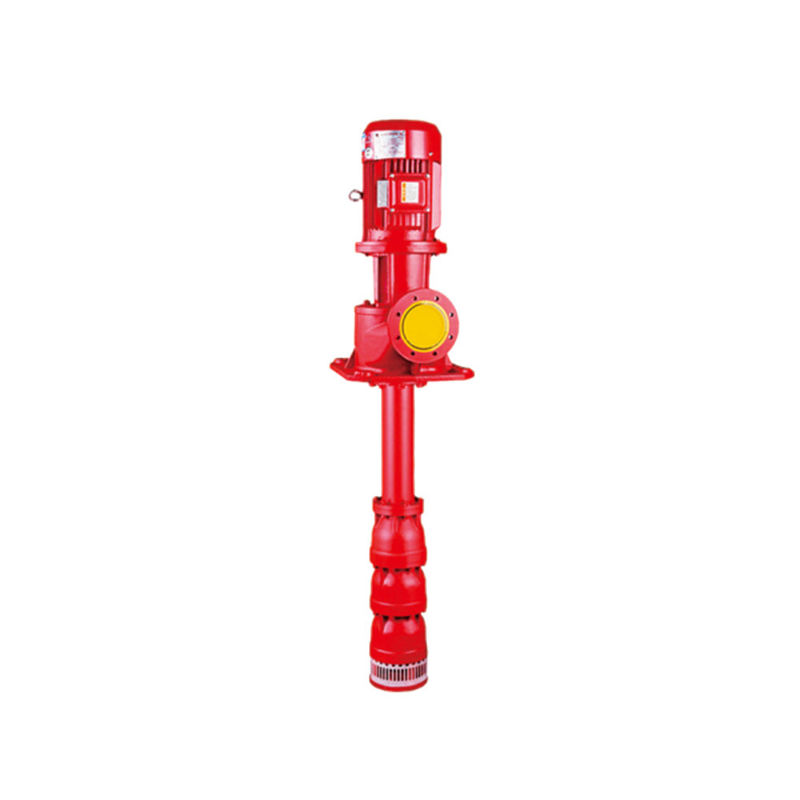

लॉन्ग शाफ्ट डीप वेल फायर पंप एक वर्टिकल पंप है जो सिंगल या मल्टीपल सेंट्रीफ्यूगल या मिक्स्ड फ्लो इम्पेलर और गाइड शेल, वॉटर पाइप, ट्रांसमिशन शाफ्ट, पंप बेस, मोटर और अन्य घटकों से बना होता है।पंप बेस और मोटर वेलहेड (या पूल) के ऊपरी भाग पर स्थित हैं।मोटर की शक्ति लिफ्टिंग पाइप के साथ संकेंद्रित ड्राइव शाफ्ट के माध्यम से ब्लेड एक्सल तक प्रेषित होती है, जो प्रवाह और लिफ्ट उत्पन्न करने के लिए प्ररित करनेवाला को चलाती है।
लॉन्ग एक्सिस डीप वेल पंप एक व्यापक रूप से उपयोग किया जाने वाला पंपिंग और जल निकासी उपकरण है, जो बिजली संयंत्र, इस्पात संयंत्र, खदान, रासायनिक उद्योग, अग्नि सुरक्षा, जल संयंत्र, कृषि सिंचाई और अन्य उद्योगों के लिए उपयुक्त है।
प्रदर्शन सीमा (डिज़ाइन बिंदु द्वारा)
प्रवाह Q: 20-200m3/h
लिफ्ट एच:30-165
पावर एन: 4-110 किलोवाट
गति n:2940, 1460, 980 आर/मिनट
पम्पिंग माध्यम निम्नलिखित शर्तों को पूरा करेगा:
तापमान 40 ℃ से अधिक नहीं होगा, ठोस सामग्री (वजन के अनुसार) 0.01% से अधिक नहीं होगी, एसिड-बेस दर का पीएच मान 6.5-8.5 होगा, हाइड्रोजन सल्फाइड सामग्री 1.5 मिलीग्राम/लीटर से अधिक नहीं होगी, और कोई तेल शामिल नहीं होगा.यदि आप उपरोक्त मीडिया आवश्यकताओं को पार कर जाते हैं तो कृपया हमसे संपर्क करें।हमारे पास समाधानों का एक पूरा सेट है.
संरचना परिचय:
लंबे शाफ्ट वाला गहरा कुआं फायर पंप तीन भागों से बना है: काम करने वाला हिस्सा, उठाने वाला पाइप वाला हिस्सा और कुआं वाला हिस्सा।
2.1.कामकाजी भाग
यह भाग कार्यशील भागों और जल फ़िल्टर भागों से बना है।काम करने वाले भाग गाइड शेल, प्ररित करनेवाला, शंक्वाकार आस्तीन, शेल बेयरिंग और प्ररित करनेवाला शाफ्ट से बने होते हैं।प्ररित करनेवाला बंद संरचना का है.गोले बोल्ट द्वारा जुड़े हुए हैं।गाइड शेल और प्ररित करनेवाला को पहनने की अंगूठी से सुसज्जित किया जा सकता है।
2.2 उठाने वाला पाइप
यह भाग लिफ्टिंग पाइप, ट्रांसमिशन शाफ्ट, कपलिंग और सपोर्ट घटकों से बना है।उठाने वाला पाइप निकला हुआ किनारा या पाइप धागे से जुड़ा हुआ है।ट्रांसमिशन शाफ्ट की सामग्री 45# स्टील या स्टेनलेस स्टील है।यदि ट्रांसमिशन शाफ्ट का असर वाला हिस्सा खराब हो गया है, यदि यह एक थ्रेडेड लिफ्टिंग पाइप है, तो दो छोटी लिफ्टिंग पाइपों की स्थापना स्थिति को बदला जा सकता है, और उन्हें फिर से उपयोग किया जा सकता है।यदि लिफ्टिंग पाइप फ़्लैंज द्वारा जुड़ा हुआ है, तो इसे ट्रांसमिशन शाफ्ट की ऊपर और नीचे की दिशा को बदलकर फिर से उपयोग किया जा सकता है।लिफ्टिंग पाइप को गिरने से रोकने के लिए थ्रेड कनेक्शन के साथ गहरे कुएं पंप की पंप सीट और ऊपरी लिफ्टिंग पाइप के बीच के जोड़ पर एक विशेष लॉकिंग रिंग प्रदान की जाती है।
2.3.कुएं के ऊपर का भाग
यह हिस्सा पंप सीट भागों, गहरे कुएं पंप के लिए विशेष मोटर (400 किलोवाट से अधिक होने पर गहरे कुएं पंप के लिए विशेष रूप से डिजाइन की गई साधारण ऊर्ध्वाधर मोटर), मोटर शाफ्ट, कपलिंग और अन्य भागों से बना है।वैकल्पिक वितरण नियंत्रण बॉक्स, आउटलेट पाइप, इनलेट और निकास वाल्व, दबाव गेज, चेक वाल्व, गेट वाल्व और रबर या स्टेनलेस स्टील विस्तार जोड़।
| नमूना | अंदर और बाहर क्षमता | प्रवाह (एल/एस) |
सिर (एम) |
रफ़्तार (आर/मिनट) |
शक्ति (किलोवाट) |
| XBD3.1/5G-L(W) | डीएन65 | 5 | 31 | 2900 | 4 |
| XBD4.0/5G-L(W) | डीएन65 | 5 | 40 | 2900 | 5.5 |
| XBD5.0/5G-L(W) | डीएन65 | 5 | 50 | 2900 | 7.5 |
| XBD6.0/5G-L(W) | डीएन65 | 5 | 60 | 2900 | 7.5 |
| XBD7.0/5G-L(W) | डीएन65 | 5 | 70 | 2900 | 11 |
| XBD8.0/5G-L(W) | डीएन65 | 5 | 80 | 2900 | 15 |
| XBD3.2/10G-L(W) | डीएन80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/10G-L(W) | डीएन80 | 10 | 40 | 2900 | 11 |
| XBD5.0/10G-L(W) | डीएन80 | 10 | 50 | 2900 | 15 |
| XBD6.0/10G-L(W) | डीएन80 | 10 | 60 | 2900 | 15 |
| XBD7.0/10G-L(W) | डीएन80 | 10 | 70 | 2900 | 18.5 |
| XBD8.0/10G-L(W) | डीएन80 | 10 | 80 | 2900 | 22 |
| XBD9.0/10G-L(W) | डीएन80 | 10 | 90 | 2900 | 22 |
| XBD10.0/10G-L(W) | डीएन80 | 10 | 100 | 2900 | 30 |
| XBD11.0/10G-L(W) | डीएन80 | 10 | 110 | 2900 | 30 |
| XBD12.0/10G-L(W) | डीएन80 | 10 | 120 | 2900 | 37 |
| XBD13.0/10G-L(W) | डीएन80 | 10 | 130 | 2900 | 45 |
| XBD14.0/10G-L(W) | डीएन80 | 10 | 140 | 2900 | 45 |
| XBD3.2/15G-L(W) | डीएन80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/15G-L(W) | डीएन80 | 15 | 40 | 2900 | 11 |
| XBD5.0/15G-L(W) | डीएन80 | 15 | 50 | 2900 | 15 |
| XBD6.0/15G-L(W) | डीएन80 | 15 | 60 | 2900 | 15 |
| XBD7.0/15G-L(W) | डीएन80 | 15 | 70 | 2900 | 18.5 |
| XBD8.0/15G-L(W) | डीएन80 | 15 | 80 | 2900 | 22 |
| XBD9.0/15G-L(W) | डीएन80 | 15 | 90 | 2900 | 22 |
| XBD10.0/15G-L(W) | डीएन80 | 15 | 100 | 2900 | 30 |
| XBD11.0/15G-L(W) | डीएन80 | 15 | 110 | 2900 | 30 |
| XBD12.0/15G-L(W) | डीएन80 | 15 | 120 | 2900 | 37 |
| XBD13.0/15G-L(W) | डीएन80 | 15 | 130 | 2900 | 37 |
| XBD14.0/15G-L(W) | डीएन80 | 15 | 140 | 2900 | 45 |
| XBD3.2/20G-L(W) | डीएन100 | 20 | 32 | 2900 | 15 |
| XBD4.0/20G-L(W) | डीएन100 | 20 | 40 | 2900 | 15 |
| XBD5.0/20G-L(W) | डीएन100 | 20 | 50 | 2900 | 18.5 |
| XBD6.0/20G-L(W) | डीएन100 | 20 | 60 | 2900 | 22 |
| XBD7.0/20G-L(W) | डीएन100 | 20 | 70 | 2900 | 30 |
| XBD8.0/20G-L(W) | डीएन100 | 20 | 80 | 2900 | 30 |
| XBD9.0/20G-L(W) | डीएन100 | 20 | 90 | 2900 | 30 |
| XBD10.0/20G-L(W) | डीएन100 | 20 | 100 | 2900 | 37 |
| XBD11.0/20G-L(W) | डीएन100 | 20 | 110 | 2900 | 37 |
| XBD11.5/20G-L(W) | डीएन100 | 20 | 115 | 2900 | 45 |
| XBD12.0/20G-L(W) | डीएन100 | 20 | 120 | 2900 | 45 |
| XBD13.0/20G-L(W) | डीएन100 | 20 | 130 | 2900 | 55 |
| XBD14.0/20G-L(W) | डीएन100 | 20 | 140 | 2900 | 75 |
| XBD14.5/20G-L(W) | डीएन100 | 20 | 145 | 2900 | 75 |
| XBD15.0/20G-L(W) | डीएन100 | 25 | 150 | 2900 | 90 |
