| ब्रांड नाम: | ZY |
| मॉडल संख्या: | एक्सबीडी |
| एमओक्यू: | 2 |
| कीमत: | 200USD-10000USD |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 10 पीसी/सप्ताह |
1 अवलोकन
एसएच प्रकार का पंप एक सिंगल-स्टेज, डबल-सक्शन, पानी के समान भौतिक और रासायनिक गुणों वाले साफ पानी और तरल पदार्थों के सक्शन और वितरण के लिए खुला केन्द्रापसारक पंप है।इस पंप का हेड 9m से 140m तक है, प्रवाह 126m3/h से 12500m3/h तक है, और तरल का अधिकतम तापमान 80℃ से अधिक नहीं होना चाहिए, कारखानों, खानों, शहरी जल आपूर्ति, बिजली स्टेशनों, बड़े के लिए उपयुक्त है जल संरक्षण परियोजनाएं, कृषि सिंचाई और बाढ़ आदि। 48SH-22 बड़े पंप का उपयोग थर्मल पावर स्टेशनों के लिए एक परिसंचारी पंप के रूप में भी किया जा सकता है।
पंप मॉडल का अर्थ: जैसे 10SH-13A
10 - सक्शन पोर्ट का व्यास 25 से विभाजित है (पंप के सक्शन पोर्ट का व्यास 250 मिमी है)।एस, एसएच - डबल-सक्शन सिंगल-स्टेज क्षैतिज केन्द्रापसारक साफ़ पानी पंप 13 ए, क्रांतियों की संख्या को 10 से विभाजित करें (क्रांतियों की संख्या से पंप 130 है) ए - इंगित करता है कि पंप ने अलग-अलग बाहरी व्यास को बदल दिया है प्ररित करनेवाला
2,संरचना का विवरण

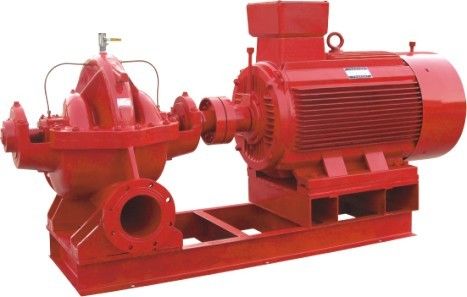

एस और एसएच प्रकार के पंप के इनलेट और आउटलेट पंप की धुरी के नीचे, क्षैतिज दिशा में और धुरी के साथ ऊर्ध्वाधर स्थिति में होते हैं, पंप कवर को डबल-हेड बोल्ट और शंकु पोजिशनिंग स्क्रू के साथ पंप बॉडी पर तय किया जाता है, जो कर सकता है पानी के इनलेट, डिस्चार्ज पाइपलाइन और मोटर को अलग किए बिना, पंप के सभी हिस्सों की जांच करने के लिए आसानी से खुला किया जा सकता है, इसलिए ट्रांसमिशन दिशा से ओवरहाल करना बेहद सुविधाजनक है, एसएच प्रकार के पंप वामावर्त घूम रहे हैं;एस प्रकार के पंप दक्षिणावर्त घूम रहे हैं।दक्षिणावर्त घूम रहे हैं;एस-प्रकार के पंप दक्षिणावर्त घूम रहे हैं;
एस और एसएच प्रकार के पंपों के मुख्य भाग हैं: पंप बॉडी (1), पंप कवर (2), इम्पेलर (3), शाफ्ट (4), डबल सक्शन सील रिंग (5), स्लीव (6), बियरिंग बॉडी (14) ).
पंप बॉडी (1) कच्चे लोहे से बनी है।पंप कवर प्ररित करनेवाला की कार्यशाला का गठन करता है, और इनलेट और आउटलेट जल चैनलों का निकला हुआ किनारा वैक्यूम और दबाव गेज स्थापित करने के लिए एक पाइप स्क्रू छेद से सुसज्जित है।पाइप गर्दन का सबसे निचला हिस्सा पानी के निर्वहन के लिए पाइप स्क्रू छेद से बना है।
पंप कवर (2) कच्चे लोहे से बना है।ऊपरी भाग में, पानी सील पाइप और वायु रिलीज पाइप स्थापित करने के लिए एक पाइप स्क्रू छेद और पंप कवर उठाने के लिए एक हुक है।इम्पेलर (3) कच्चे लोहे से बना है, इसका आकार है
सममित, दोनों दीवारों के बीच मुड़े हुए ब्लेड होते हैं, तरल दोनों तरफ से प्ररित करनेवाला में प्रवेश करता है, स्थैतिक संतुलन परीक्षण के बाद विनिर्माण अवतल होता है।
शाफ्ट (4), उच्च गुणवत्ता वाले कार्बन स्टील से बना है।शाफ्ट का केंद्र प्ररित करनेवाला है, दोनों तरफ जियान, आस्तीन और आस्तीन नट के साथ तय किया गया है, शाफ्ट का दाहिना छोर युग्मन के साथ स्थापित है, सीधे मोटर से जुड़ा हुआ है, युग्मन अंत में बेल्ट का उपयोग करने की अनुमति नहीं है ड्राइव, यदि बेल्ट ड्राइव की आवश्यकता है, तो बेल्ट पुली को सहारा देने के लिए एक और ब्रैकेट स्थापित किया जाना चाहिए।
डबल सक्शन सीलिंग रिंग (5) कच्चे लोहे से बनी है।उच्च दबाव वाले पानी को पंप के पानी के सेवन वाले हिस्से में वापस जाने से रोकने के लिए, डबल सक्शन सील रिंग को एक उभरी हुई सेमी-गार्डन रिंग के साथ बनाया जाता है, जो पंप बॉडी में एम्बेडेड होती है, जिसका उपयोग डबल सक्शन सील रिंग को ठीक करने के लिए किया जाता है। यह एक खराब होने वाला भाग है और इसे पहनने के बाद स्पेयर पार्ट्स से बदला जा सकता है।
शाफ्ट स्लीव (6), कच्चा लोहा से बना है, जिसका उपयोग प्ररित करनेवाला की स्थिति को ठीक करने और पैकिंग कक्ष के अंदर शाफ्ट के पहनने से बचाने के लिए किया जाता है, एक पहनने योग्य हिस्सा है, और पहनने के बाद इसे स्पेयर पार्ट्स द्वारा प्रतिस्थापित किया जा सकता है।
एस, एसएच प्रकार के पंप में दो समर्थन होते हैं, एकल पंक्ति रेडियल बॉल बीयरिंग का उपयोग करते हुए, सामूहिक नाम असर वाले ए भागों के युग्मन अंत के पास असर निकाय (14) में स्थापित किया जाता है, दूसरे छोर को बीयरिंग बी भाग कहा जाता है, जो ग्रीस के साथ चिकनाई किया जाता है।क्योंकि प्ररित करनेवाला पूरी तरह से सममित है, सिद्धांत रूप में पंप अक्षीय बल उत्पन्न नहीं करता है, लेकिन विनिर्माण में पंप के माध्यम से दोनों तरफ पानी का प्रवाह करना मुश्किल होता है और सील रिंग पर अंतर बिल्कुल समान होता है, इसलिए पंप अक्षीय बल की संभावना, अक्षीय बल और कंपन बल असर बी भाग में एकल-पंक्ति रेडियल बॉल बेयरिंग द्वारा वहन किया जाता है।
पैकिंग हवा को पंप में प्रवेश करने और बड़ी मात्रा में तरल पदार्थ को बाहर निकलने से रोकने के लिए सीलिंग की भूमिका निभाती है।पैकिंग सील में पैकिंग चैम्बर, फिलिंग ग्लैंड, पैकिंग रिंग, पैकिंग स्लीव और पंप बॉडी और पंप कवर पर संश्लेषित पैकिंग सामग्री शामिल होती है।पंप कवर के अंदर उच्च दबाव वाले पानी की एक छोटी मात्रा बाहरी पानी सील ट्यूब (या आंतरिक सिंक) और पैकिंग रिंग के माध्यम से पानी सील की भूमिका निभाने के लिए पैकिंग कक्ष में प्रवाहित होती है।
पैकिंग की जकड़न की डिग्री उचित होनी चाहिए, न बहुत टाइट और न ही बहुत ढीली, ताकि तरल में रिसाव की एक बूंद प्रबल हो सके, पैकिंग बहुत टाइट हो, आसानी से गर्म हो जाए, जबकि बिजली की खपत हो, पैकिंग बहुत ढीली हो, तरल रिसाव, पंप की दक्षता को कम करने के लिए हैं।
