उत्पाद अवलोकन
XBC सीरीज डीजल फायर पंप कंपनी ने राष्ट्रीय मानक GB6245-98 "फायर पंप प्रदर्शन आवश्यकताओं और परीक्षण विधियों" और यूनाइटेड स्टेट्स फायर प्रोटेक्शन एसोसिएशन स्टैंडर्ड NEPA20 "सेंट्रीफ्यूगल फायर पंप इंस्टॉलेशन" और अन्य मानकों के अनुसार एक नए प्रकार की आग विकसित की- लड़ने वाले उपकरण (बाद में उपकरण के रूप में संदर्भित), श्रृंखला फायर पंप (सिंगल-स्टेज सिंगल-सक्शन, सिंगल-स्टेज डबल-सक्शन, मल्टी-स्टेज सेगमेंट) के अनुसार डिवाइस से सुसज्जित है, इसे XBC-IS, XBC- में विभाजित किया जा सकता है। धीमी, एक्सबीसी-डी तीन उप-श्रृंखला, उपकरण दबाव, प्रवाह सीमा, लगभग सभी अवसरों पर आग से निपटने के लिए आवश्यक अनुप्रयोग।
डीजल इंजन वाले उपकरण घरेलू या आयातित का उपयोग करने वाले उच्च गुणवत्ता वाले उत्पाद हैं, एक अच्छी, मजबूत अधिभार क्षमता, कॉम्पैक्ट संरचना, आसान रखरखाव, उपयोग में आसान, उच्च स्तर की स्वचालन की लॉन्च विशेषताओं के साथ, एक उन्नत, विश्वसनीय अग्निशमन उपकरण है .
उपकरण, सामान्य परिचालन की स्थिति:
ऊंचाई ≤ 1000 मीटर;परिवेश का तापमान: +5 डिग्री सेल्सियस ~ +40 डिग्री सेल्सियस;
सापेक्ष आर्द्रता: ≤ 90%.
संरचनात्मक विशेषताएं और कार्य:

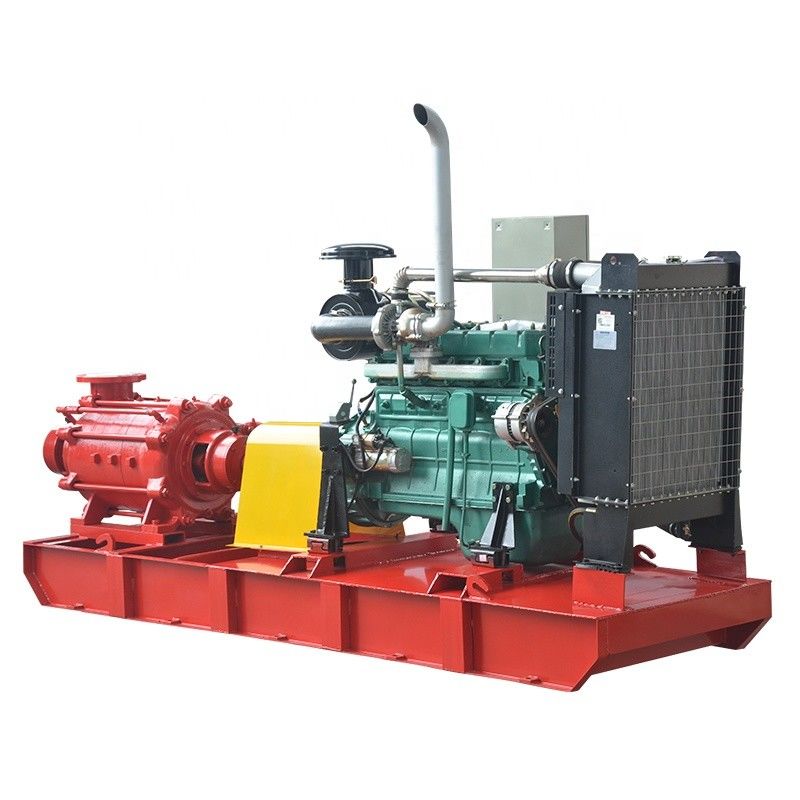

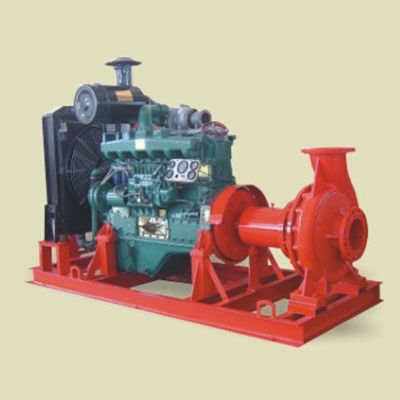

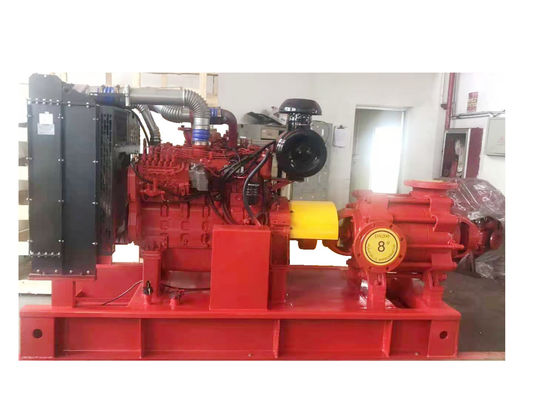

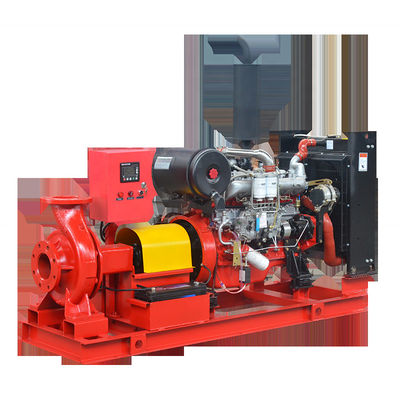

X6135, 12V135, 4102,6102 सीरीज के उपकरण डीजल से चलने वाले, डीजल इंजन (क्लच के साथ उपलब्ध) हाई-इलास्टिक कपलिंग के माध्यम से और फायर पंप को फायर पंप बनाने के लिए जोड़ा गया है, यूनिट में डीजल टैंक, रेडिएटर, पंखा, कंट्रोलस्क्रीन भी शामिल है (स्वचालित इकाइयाँ उपलब्ध) और अन्य घटक।
जब स्वचालित नियंत्रण इकाई, डीजल इंजन स्वचालित रूप से पहली डिग्री, इनपुट, ऑटो-स्विचिंग (डीजल इंजन पंप इलेक्ट्रिक पंप या डीजल पंप पर स्विच करने के लिए दूसरे समूह में स्विच करने के लिए) में स्वचालित प्रणाली को प्राप्त करने के लिए स्प्लिट काउंटर (प्रोग्राम करने योग्य) द्वारा नियंत्रित होता है एक डीजल पंप), स्वचालित सुरक्षा (इंजन की गति, तेल का दबाव, उच्च हाइड्रोलॉजिकल, तीन शुरू करने में विफल, कम तेल का स्तर, कम बैटरी वोल्टेज अलार्म शटडाउन सुरक्षा) और अन्य कार्य, उपयोगकर्ता रिमोट के लिए स्वचालित फायर अलार्म केंद्र या इंटरफ़ेस से भी आग लगा सकते हैं निगरानी.
यह सुनिश्चित करने के लिए कि इकाई 5 डिग्री सेल्सियस से कम तापमान वाले वातावरण में काम कर सके, इकाई को कूलिंग वॉटर प्री-हीटिंग डिवाइस AC220V से जोड़ा जा सकता है।
सामान्य डेटा
इलेक्ट्रिक फायर पंप पॉप समूह के साथ डीजल इंजन, स्वचालित अग्नि नियामक पंप जल आपूर्ति प्रणाली से बना है।उनके काम का कोर्स, "इंजन नियंत्रण प्रणाली" देखें।अग्नि नियंत्रण केंद्र के साथ मिलकर उपकरण प्राप्त किए जा सकते हैं।
सिस्टम संरचना और सिद्धांत
1. एलईडी-बीजेड (एच) श्रृंखला डीजल इंजन पंप सेट नियंत्रण
सामान्य डेटा
स्वचालित अग्नि सुरक्षा जल आपूर्ति प्रणाली आमतौर पर पंप, इलेक्ट्रिक पंप (मुख्य पंप), स्वचालित डीजल पंप (पंप उपकरण) द्वारा नियंत्रित की जाती है, कार्य सिद्धांत है: पी 1 (कम) ~ पी 2 (उच्च दबाव) में पाइप में सामान्य दबाव, P1 से कम रेगुलेटर पंप शुरू करता है, पंप बंद हो जाता है, दबाव P2 तक बढ़ जाता है, क्योंकि P2 धीरे-धीरे पाइप को P1 तक लीक कर रहा है, रेगुलेटर पंप फिर शुरू होता है, और P1 ~ P2 पर दबाव बनाए रखने के लिए आगे बढ़ता है, और जब पानी बढ़ता है, तो पंप रेगुलेटर P1 P3, इलेक्ट्रिक पंप स्टार्टर को बनाए रखने के लिए तेजी से कम नहीं हो सकता है, दबाव Pw तक बढ़ जाता है और आग पानी से मिलता है।जैसे कि बिजली की विफलता या दोषपूर्ण इलेक्ट्रिक पंप, पी 3 से पी 4 तक दबाव में गिरावट जारी रहेगी, डीजल पंप स्वचालित रूप से चालू हो जाएगा, दबाव पीडब्ल्यू तक बढ़ जाएगा और पानी की आपूर्ति, इलेक्ट्रिक या डीजल पंप पंप पंप को मैन्युअल रूप से बंद करने के बाद मैन्युअल रूप से बंद कर दिया जाएगा। बार-बार निर्धारित करें।
(1) अर्ध-स्वचालित फायर पंप डीजल इंजन नियंत्रण उपकरण की एलईसी-बीएच श्रृंखला
इस प्रकार का कैबिनेट (बॉक्स) मैनुअल, अर्ध-स्वचालित नियंत्रण कार्यों के साथ, इंजन तेल के दबाव, पानी के तापमान के प्रदर्शन के साथ;बैटरी चार्जिंग करंट डिस्प्ले के साथ;टैंक तेल स्तर अलार्म;राज्य इलेक्ट्रिक फायर पंप विफलता या बिजली आउटेज, यह स्वचालित रूप से इंजन पंप शुरू कर सकता है;रिमोट स्टार्ट डीजल पंप के लिए।इस नियंत्रण विधि का उपयोग आमतौर पर 110kw से कम क्षमता वाले डीजल इंजन में किया जाता है।
(2) एलईसी-बीजेड सीरीज स्वचालित फायर पंप डीजल इंजन नियंत्रण उपकरण
इस प्रकार की कैबिनेट (बॉक्स) मैनुअल, स्वचालित नियंत्रण के साथ, इंजन तेल के दबाव, तेल तापमान, पानी के तापमान प्रदर्शन और अलार्म फ़ंक्शन असामान्यताओं के साथ, बैटरी चार्जिंग वर्तमान डिस्प्ले के साथ;टैंक तेल स्तर अलार्म;स्वचालित रूप से (दूरस्थ रूप से) डीजल पंप शुरू और बंद कर सकते हैं;अल्ट्रा-हाई स्पीड, लो-स्पीड स्टॉप अलार्म;तीन स्टार्टर विफलता अलार्म;स्वचालित रूप से चार्ज बैटरी वोल्टेज कम है;और स्वचालित आग और फायर अलार्म केंद्र या बहाना, रिमोट लिंकेज नियंत्रण, जैसे मल्टी-पंप यूनिट के लिए सिस्टम, यूनिट को नियमित निरीक्षण और फायर पंप, पावर फ्रीक्वेंसी वोल्टेज फ़ंक्शन के बीच स्विच करने के लिए प्राप्त कर सकता है
2. एलईसी-डीजेड (एच) श्रृंखला डीजल जनरेटर नियंत्रण उपकरण
डीजल जनरेटर डीजल इंजन पंप कॉन्फ़िगरेशन नियंत्रण के समान नियंत्रण सिद्धांत, मुख्य रूप से 230V/400V आपातकालीन डीजल जनरेटर सेट के स्व-जनरेटर वोल्टेज में सिविल निर्माण में उपयोग किया जाता है, इंजन ब्लॉक को हमेशा राज्य में अपनी आपातकालीन तैयारी शुरू करनी चाहिए, संचालन शक्ति , थर्मल सिस्टम, ईंधन तेल, चिकनाई तेल, ठंडा पानी, और इनडोर तापमान और इनडोर वातावरण यह सुनिश्चित करना चाहिए कि यूनिट किसी भी समय शुरू हो सके, जब बिजली बाधित हो, तो यूनिट को तुरंत शुरू करना चाहिए, और इसमें निवेश किया जा सकता है 15s सामान्य लोड ऑपरेशन।यूनिट को बिजली प्रणाली श्रृंखला में होना चाहिए, जब बिजली बहाल हो जाती है, तो यूनिट को बिजली की आपूर्ति में देरी से स्विच करना चाहिए, और 3 ~ 5 मिनट के बाद स्वचालित रूप से निष्क्रिय होना बंद हो जाना चाहिए।
सामान्य डेटा
(1) एलईसी-डीएच श्रृंखला डीजल जनरेटर नियंत्रण उपकरण द्वारा स्वचालित रूप से सेट किया जाता है
(2) एलईसी-डीजेड श्रृंखला स्वचालित डीजल जनरेटर सेट नियंत्रण उपकरण
