QJB एंटी-एंटांगमेंट सबमर्सिबल मिक्सर

उत्पाद का अवलोकन
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeअनुकूलित संरचनात्मक डिजाइन और पावर ट्रांसमिशन सिस्टम के माध्यम से यह उपकरण पानी के नीचे दीर्घकालिक स्थिर संचालन सुनिश्चित करता है, प्रभावी ढंग से कुशल मिश्रण, मिश्रण,और तरल माध्यमों के प्रवाह को बढ़ावा देनायह जल उपचार प्रक्रियाओं के दौरान मध्यम एकरूपता को बढ़ाता है और बाद के उपचार चरणों जैसे वायुकरण, तलछट,और जैव रासायनिक प्रतिक्रियाएं. पानी के नीचे के उपकरणों के लिए सुरक्षा और विश्वसनीयता मानकों के अनुपालन में डिजाइन किया गया, यह लागत प्रभावी रखरखाव के साथ स्थापना की आसानी को जोड़ती है,इसे नगरपालिका और औद्योगिक जल उपचार अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाना.
2परिचालन की शर्तें
मध्यम परिस्थितियाँः अपशिष्ट जल, कीचड़ या मिश्रित तरल पदार्थों को निलंबित ठोस पदार्थों, फाइबर, फ्लेक्स और अन्य अशुद्धियों से युक्त उपचार के लिए उपयुक्त। मध्यम तापमान सीमा 0°C से 40°C है,पीएच सीमा 6 है.0 से 9 तक0, मध्यम घनत्व 1100 किलोग्राम/एम3 से अधिक नहीं होना चाहिए और निलंबित ठोस पदार्थों की एकाग्रता 5000 मिलीग्राम/एल से अधिक नहीं होनी चाहिए (विशेष परिचालन स्थितियों के लिए अनुकूलित समाधान उपलब्ध हैं) ।
पर्यावरणीय परिस्थितियाँः उपकरण को पानी के नीचे पूरी तरह से डूबकर, 1.0 मीटर से 15 मीटर तक की गोताखोरी गहराई के साथ काम करना चाहिए (वास्तविक आवश्यकताओं के अनुसार समायोज्य) ।कार्य वातावरण में तीव्र कंपन या प्रभाव से मुक्त होना चाहिए, और इसमें संक्षारक गैसें या ज्वलनशील/विस्फोटक पदार्थ नहीं होने चाहिए। बिजली की आपूर्ति तीन चरण AC 380V/50Hz (विशेष वोल्टेज के लिए अनुकूलन योग्य) है,वोल्टेज उतार-चढ़ाव के साथ नामित वोल्टेज का ± 10% से अधिक नहीं.
संचालन की शर्तेंः उपकरण को निर्दिष्ट मध्यम तरल स्तर पर काम करना चाहिए; बिना भार के (माध्यम में डुबकी के बिना) शुरू करना मना है।निरंतर संचालन का समय 8 से कम नहीं होना चाहिए,000 घंटे प्रति वर्ष, और अंतराल से काम करने की अनुमति है (उपकरण संचालन विनिर्देशों के अनुरूप स्टार्ट-स्टॉप अंतराल के साथ) ।
III. आवेदन का दायरा
नगरपालिका जल उपचार: नगरपालिका अपशिष्ट जल उपचार संयंत्रों में वायुकरण टैंक, एनेरोबिक टैंक, एनोक्सिक टैंक, कीचड़ मोटा करने वाले टैंक और समानांतर टैंक के लिए उपयुक्त है।सक्रिय कीचड़ के साथ अपशिष्ट जल को मिश्रण करने के लिए प्रयोग किया जाता हैयह शहरी वर्षा जल भंडारण बेसिनों में जल की गुणवत्ता समरूपता मिश्रण के लिए भी लागू किया जा सकता है।
औद्योगिक जल उपचार: इसमें रासायनिक, दवा, मुद्रण और रंगाई, और खाद्य प्रसंस्करण जैसे उद्योगों के लिए अपशिष्ट जल उपचार प्रणाली शामिल है।पूर्व उपचार के चरण में पानी की गुणवत्ता के समायोजन और मिश्रण सहित, जैव रासायनिक उपचार टैंकों में कीचड़ मिश्रण, और औद्योगिक पुनर्चक्रण जल प्रणालियों में परिसंचरण और एकरूपता का रखरखाव।यह औद्योगिक कीचड़ उपचार में कीचड़ मिश्रण और रोकथाम के लिए भी लागू किया जा सकता है.
अन्य अनुप्रयोगों में जलीय कृषि में ऑक्सीजन और परिसंचरण मिश्रण (खेती के वातावरण में सुधार) शामिल हैं।नदी और झीलों में पारिस्थितिक बहाली में पानी की गड़बड़ी (पानी के आदान-प्रदान को बढ़ावा देना और शैवाल की वृद्धि को रोकना), और लैंडफिल लंचट ट्रीटमेंट तालाबों में लंचट मिश्रण।
IV. कार्य सिद्धांत
क्यूजेबी-सीआर एंटी-एंट्रालेमेंट सबमर्सिबल मिक्सर एक सबमर्सिबल मोटर द्वारा संचालित होता है, जो एक युग्मन के माध्यम से कम करने वाले गियर यूनिट को शक्ति प्रेषित करता है।कमी तंत्र मोटर की उच्च गति घूर्णन कम गति में परिवर्तित करता हैयंत्र का विशेष रूप से डिज़ाइन किया गया सुव्यवस्थित आकार है जो घूर्णन के दौरान अक्षीय जोर और रेडियल घुमाव बल दोनों उत्पन्न करता हैःअक्षीय जोर उपकरण की धुरी के साथ तरल को चलाता है, जिससे पानी का प्रवाह निर्देशित हो जाता है; जबकि रेडियल हलचल बल आसपास के माध्यम में परिपत्र गति को प्रेरित करता है, फैलाव और मिश्रण को बढ़ावा देता है।
इस बीच, उलझन विरोधी डिजाइन एक महत्वपूर्ण तकनीकी हाइलाइट हैः इम्पेलर और मोटर आवास के बीच एक सुरक्षात्मक ग्रिल शील्ड स्थापित किया गया है।इस ग्रिड संरचना प्रभावी ढंग से फाइबर को अवरुद्ध करते हुए चिकनी तरल प्रवाह सुनिश्चित करता हैइसके अतिरिक्त, इम्पेलर ब्लेड के किनारों को विशेष रूप से मलबे के आसंजन को कम करने के लिए चिकना किया जाता है।इम्पेलर की घूर्णन दिशा और कोण एक "कटिंग प्रकार" पानी प्रवाह उत्पन्न करने के लिए इंजीनियर कर रहे हैं, जिससे इम्पेलर के चारों ओर मलबे के लपेटने की संभावना और कम हो जाती है।यह डिजाइन उपकरण के दीर्घकालिक स्थिर संचालन सुनिश्चित करता है और उलझन के कारण बिजली अधिभार और डिवाइस क्षति जैसे मुद्दों को रोकता है.
5उत्पाद संरचना
QJB विरोधी उलझन पनडुब्बी मिक्सर में एक एकीकृत पानी के नीचे डिजाइन है, जो मुख्य रूप से निम्नलिखित मुख्य घटकों से बना है:
डुबकी मोटर: एक तीन चरण असिंक्रोनस डुबकी मोटर का उपयोग किया जाता है, जिसमें स्टेनलेस स्टील के आवास (304 या 316L, ऑपरेटिंग स्थितियों के अनुसार चुना जाता है),उत्कृष्ट संक्षारण प्रतिरोध और सीलिंग प्रदर्शन प्रदान करता है. मोटर में अंतर्निहित अति ताप संरक्षण और रिसाव वर्तमान संरक्षण उपकरण हैं।जो स्वचालित रूप से बिजली की आपूर्ति बंद कर देता है जब मोटर का तापमान नाममात्र मूल्य से अधिक हो या रिसाव होउपकरण सुरक्षा सुनिश्चित करना।
गियर रिडक्शन यूनिट: एक ग्रह गियर या कीड़ा गियर रिडक्शन संरचना का उपयोग करता है, जिसमें गियर अनुपात उपकरण शक्ति और मिश्रण आवश्यकताओं के अनुसार डिज़ाइन किया गया है।यह प्रभावी रूप से मोड़ की गति को कम करता है जबकि टोक़ को बढ़ाता है, इम्पेलर के लिए पर्याप्त हलचल बल सुनिश्चित करता है। आंतरिक घटकों को विशेष स्नेहक से भरा जाता है, जो उत्कृष्ट स्नेहन और गर्मी अपव्यय प्रदर्शन प्रदान करता है,इस प्रकार सेवा जीवन का विस्तार.

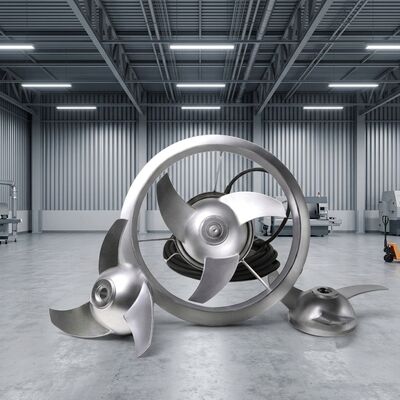

इम्पेलर: इम्पेलर प्रबलित इंजीनियरिंग प्लास्टिक (जैसे पीपीओ) या स्टेनलेस स्टील से बना है, जिसमें आमतौर पर 3 से 4 ब्लेड होते हैं,सुव्यवस्थित डिजाइन जो जल प्रतिरोध को कम करता है और मिश्रण दक्षता को बढ़ाता हैइम्पेलर एक कुंजी कनेक्शन के माध्यम से गियरबॉक्स के आउटपुट शाफ्ट से जुड़ा हुआ है, जो सुरक्षित स्थापना और सुविधाजनक असेंबलिंग सुनिश्चित करता है।

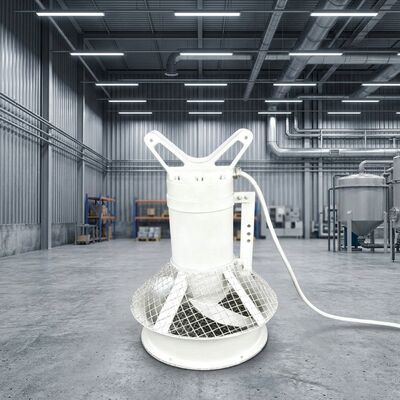

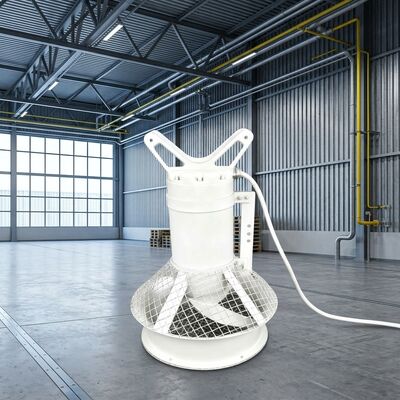

उलझन रोधी गार्ड: यह इम्पेलर के बाहरी हिस्से पर स्थित है, यह मोटर आवास से सुरक्षित रूप से जुड़ा हुआ है और स्टेनलेस स्टील से बना है।ग्रिड की दूरी आम अशुद्धियों के आकारों के अनुसार डिज़ाइन की गई है (आमतौर पर 10 मिमी 20 मिमी), प्रभावी रूप से बड़े मलबे को रोलर क्षेत्र में प्रवेश करने से रोकता है जबकि पानी के निर्बाध प्रवाह की अनुमति देता है। ऑपरेटरों या पाइपिंग पर खरोंच को रोकने के लिए गार्ड के किनारों में गोल संक्रमण होते हैं.
सील प्रणाली: इसमें यांत्रिक सील और कंकाल तेल सील के संयोजन से दोहरी सील संरचना है।यांत्रिक सील जंग प्रतिरोधी सिलिकॉन कार्बाइड-सिलिकॉन कार्बाइड या सिलिकॉन कार्बाइड-ग्राफाइट सामग्री से बना है, प्रभावी रूप से पानी को इंजन के अंदर से प्रवेश करने से रोकता है। कंकाल तेल सील सहायक सील के रूप में कार्य करता है,सील की विश्वसनीयता को और बढ़ाने और बिना रिसाव के दीर्घकालिक पानी के नीचे संचालन सुनिश्चित करना.

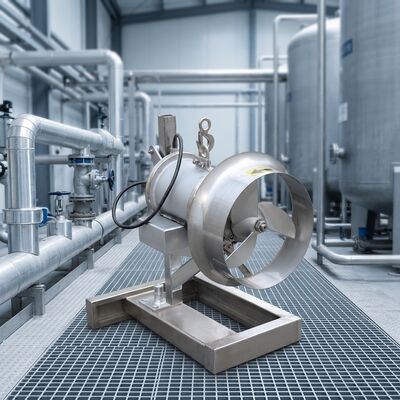

स्थापना और माउंटिंग घटक: गाइड रॉड, लिफ्टिंग डिवाइस और बेस प्लेट सहित; गाइड रॉड का उपयोग उपकरण की स्थापना और हटाने के लिए किया जाता है,रखरखाव कर्मियों को उठाने वाली डिवाइस का उपयोग करके उपकरण को आसानी से पानी के नीचे से उठाने में सक्षम बनाता है; बेस प्लेट टैंक के नीचे फिक्स्ड है ताकि परिचालन स्थिरता सुनिश्चित हो सके और पानी के प्रवाह के प्रभाव के कारण उपकरण के विस्थापन को रोका जा सके।
6उत्पाद की विशेषताएं और फायदे
अधिक स्थिर संचालन के लिए अत्यधिक प्रभावी विरोधी उलझन डिजाइनः एक विरोधी उलझन गार्ड और अनुकूलित रोलर डिजाइन की विशेषता,यह स्रोत पर मलबे के उलझने के जोखिम को काफी कम करता हैपारंपरिक डुबकी मिक्सरों की तुलना में, उलझन विफलता दर 80% से अधिक कम हो जाती है, सफाई के लिए डाउनटाइम को कम करती है और निरंतर संचालन समय को बढ़ाती है।
उच्च मिश्रण दक्षता और कम ऊर्जा की खपतः सुव्यवस्थित इम्पेलर डिजाइन, अनुकूलित गियर अनुपात के साथ संयुक्त, अधिक प्रभावी ढंग से हलचल बल को केंद्रित करता है,एक ही शक्ति स्तर पर मध्यम मिश्रण की एक व्यापक रेंज को सक्षमइस बीच, मोटर और गियरबॉक्स के कुशल एकीकरण से ऊर्जा हानि कम हो जाती है, पारंपरिक उपकरणों की तुलना में 10% 15% अधिक ऊर्जा बचत होती है।.
अत्यधिक संक्षारण प्रतिरोधी और व्यापक रूप से लागूः मुख्य घटक संक्षारण प्रतिरोधी सामग्री जैसे कि स्टेनलेस स्टील और प्रबलित इंजीनियरिंग प्लास्टिक से बने होते हैं,विभिन्न संक्षारक माध्यमों सहित नगरपालिका अपशिष्ट जल और औद्योगिक अपशिष्ट जल का सामना करने में सक्षमये सामग्री उच्च शक्ति, उत्कृष्ट प्रभाव प्रतिरोध और उम्र बढ़ने के प्रतिरोध प्रदान करती हैं, जो सामान्य रखरखाव की स्थिति में 8 से 10 वर्षों के सेवा जीवन को सक्षम करती हैं।
उच्च सुरक्षा प्रदर्शन और सुविधाजनक संचालनः मोटर में अति ताप और विद्युत रिसाव जैसे संभावित खतरों को रोकने के लिए कई अंतर्निहित सुरक्षा उपकरणों से लैस है।उपकरण के मॉड्यूलर डिजाइन से घटकों को आसानी से अलग करने और बदलने की अनुमति मिलती है, रखरखाव कर्मियों को व्यापक प्रशिक्षण की आवश्यकता के बिना नियमित रखरखाव करने में सक्षम बनाता है। इसके अतिरिक्त, डिवाइस कम शोर स्तरों (पानी के नीचे शोर ≤60 डीबी) पर काम करता है,पर्यावरणीय गड़बड़ी को कम करना.
उच्च अनुकूलन क्षमता और लचीला अनुप्रयोगः उपकरण को शक्ति (0.75kW37kW), रोलर व्यास (200mm800mm) के संदर्भ में अनुकूलित किया जा सकता है,और विभिन्न उपचार टैंकों के आयामों और माध्यम विशेषताओं (जैसे निलंबित ठोस पदार्थों की एकाग्रता और चिपचिपाहट) के अनुसार डुबकी की गहराई, नगरपालिका, औद्योगिक और पारिस्थितिक बहाली अनुप्रयोगों में व्यक्तिगत आवश्यकताओं को पूरा करता है। इसके अतिरिक्त यह स्टैंडअलोन ऑपरेशन या बहु-इकाई समन्वित नियंत्रण का समर्थन करता है,और स्वचालित संचालन के लिए जल उपचार संयंत्रों के पीएलसी नियंत्रण प्रणाली के साथ एकीकृत किया जा सकता है.
