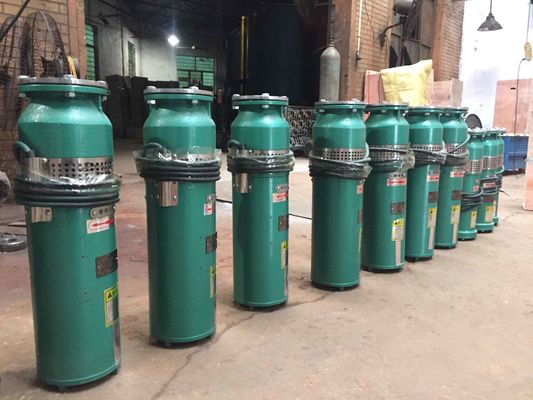

क्यूएसपी डुबकी सीवेज पंपः पानी प्रतिरोधी तार और रेत रोकथाम के साथ
परिचय
QSP प्रकार के पानी से भरे डुबकी पंप (QS डुबकी पंप) में दो भाग होते हैंः पंप और मोटर।
पानी पंप में इम्पेलर, गाइड स्लेन (गाइड शेल), पानी के इनलेट नोड, पानी के आउटलेट और अन्य भाग होते हैं। इम्पेलर को शंकुआकार आस्तीन या कुंजी द्वारा तय किया जाता है।पनडुब्बी मोटर पानी से भरी संरचना को अपनाता हैस्टेटर वाइंडिंग और लोहे के कोर को सीधे पानी में डुबोया जाता है, जिसका उपयोग मुख्य रूप से मोटर शीतलन और स्लाइडिंग लेयरिंग स्नेहन के लिए किया जाता है।मोटर के स्टेटर वाइंडिंग पानी प्रतिरोधी विद्युत चुम्बकीय तार को अपनाता है, जिसमें अच्छा जल प्रतिरोध प्रदर्शन है। रोटर गिलहरी पिंजरे की संरचना का है। मोटर के ऊपरी छोर में एक पानी इंजेक्शन छेद और एक निकास छेद है,और निचले छोर एक पानी निर्वहन छेद के साथ प्रदान की जाती हैमोटर के निचले भाग में पंप के अक्षीय बल और रोटर के मृत भार को सहन करने के लिए एक धक्का असर से लैस है।रोटर शाफ्ट के विस्तारित अंत एक रबर रेत फेंकने और रेत की रोकथाम तंत्र बनाने के लिए एक स्लाइडिंग फ्रेम तेल सील के साथ सुसज्जित है, जो प्रभावी रूप से मोटर में प्रवेश करने से तलछट को रोक सकता है।
तीन चरण मोटर रोलिंग असर और स्लाइडिंग असर में विभाजित है। स्लाइडिंग असर उच्च गुणवत्ता वाले ग्रेफाइट आस्तीन और स्टेनलेस स्टील थ्रस्ट प्लेट को अपनाता है,जो क्रमशः विद्युत पंप के काम करते समय रेडियल बल और अक्षीय बल को सहन करते हैं, स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता के साथ। सीलिंग रिंग और रेत नियंत्रण टोपी मोटर की सीलिंग डिवाइस का गठन करते हैं।
इसके मुख्य फायदे हैंः विश्वसनीय संचालन, टिकाऊ, उपयोग में आसान, उच्च शक्ति, कम खराबी, कम रखरखाव लागत। जब तक मोटर पानी से भरा होता है, तब तक यह सामान्य रूप से चल सकता है।
आवेदन
अपनी विशेष संरचना और जल स्रोत के लिए कम प्रदूषण के कारण, इस श्रृंखला के विद्युत पंप एक प्रकार का जल उठाने वाला उपकरण है जो एक मशीन और पंप के साथ पानी में चलता है।इसका व्यापक रूप से कृषि भूमि जल निकासी और सिंचाई में उपयोग किया जा सकता है, छिड़काव सिंचाई, कुएं का पानी उठाना, घरेलू पानी का सेवन, औद्योगिक और नागरिक भवनों की जल आपूर्ति और जल निकासी प्रणाली, पहाड़ी क्षेत्रों में पानी का फेरबदल और तराई वाले क्षेत्रों में जल निकासी।
3QSP पनडुब्बी पंप की सेवा की स्थिति
विद्युत पंप निम्नलिखित परिस्थितियों में निरंतर कार्य करने में सक्षम होना चाहिए:
1मध्यम तापमान + 25 °C से अधिक नहीं होना चाहिए;
2मध्यम का पीएच मूल्य 6.5 से 8 के बीच होता है।5;
3ठोस अशुद्धियों का आयतन अनुपात 0.1% से अधिक नहीं है और कण आकार 0.2 मिमी से अधिक नहीं है;
4. शक्ति आवृत्ति 50 हर्ट्ज है, वोल्टेज 380 वी है, और वोल्टेज उतार-चढ़ाव सीमा नामित मूल्य का 0.9-1.1 गुना है;
5. डुबकी की गहराई 0.5 मीटर से कम नहीं है.
स्थापना और निर्देश
चित्र

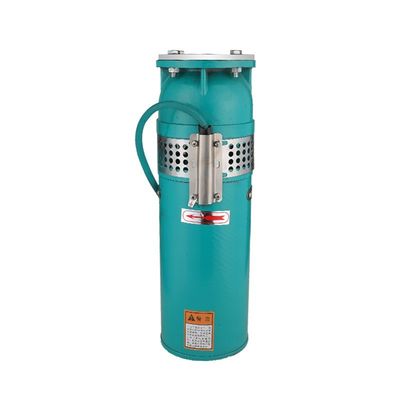

कास्ट आयरन पर सामग्री

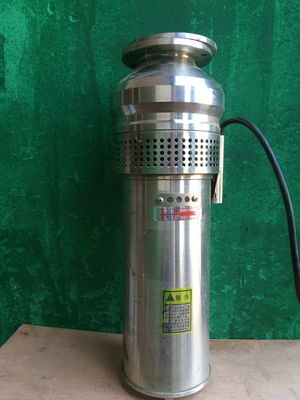

एसएस 304 पर सामग्री
पैरामीटर
मॉडल |
प्रवाह एम3/घंटा |
सिर m |
शक्ति क्विंटल |
वर्तमान ए |
पंप की ऊंचाई मिमी |
फ्लैंज का बाहरी व्यास मिमी |
फ्लैंज केंद्र की दूरी मिमी |
आउटलेट व्यास मिमी |
QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
