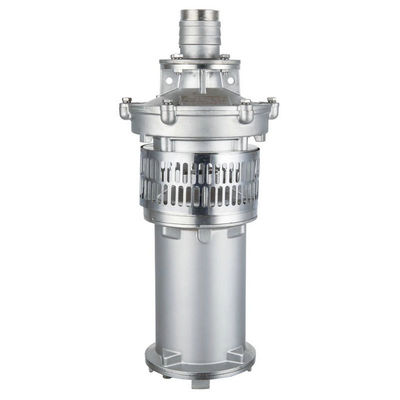

QY स्टेनलेस स्टील सबमर्सिबल पंप तेल में डूबा हुआ सबमर्सिबल पंप 304
परिचय
QY स्टेनलेस स्टील सबमर्सिबल पंप तेल में डूबा हुआ सबमर्सिबल पंप 304 एसिड और क्षार प्रतिरोधी सिंचाई बड़े प्रवाह तेल में डूबा हुआ पंप
जल पंप प्ररित करनेवाला, गाइड वेन (गाइड शेल), जल इनलेट नोड, जल आउटलेट और अन्य भागों से बना है।प्ररित करनेवाला शंक्वाकार आस्तीन या कुंजी द्वारा तय किया गया है।सबमर्सिबल मोटर पानी से भरी संरचना अपनाती है।स्टेटर वाइंडिंग और आयरन कोर को सीधे पानी में डुबोया जाता है, मुख्य रूप से मोटर कूलिंग और स्लाइडिंग बियरिंग स्नेहन के लिए उपयोग किया जाता है।मोटर की स्टेटर वाइंडिंग जल प्रतिरोधी विद्युत चुम्बकीय तार को अपनाती है, जिसमें जल प्रतिरोध अच्छा होता है।रोटर गिलहरी पिंजरे की संरचना का है।मोटर के ऊपरी सिरे पर एक जल इंजेक्शन छेद और एक निकास छेद प्रदान किया जाता है, और निचले सिरे पर एक जल निर्वहन छेद प्रदान किया जाता है।मोटर का निचला भाग पंप के अक्षीय बल और रोटर के मृत भार को सहन करने के लिए थ्रस्ट बेयरिंग से सुसज्जित है।रोटर शाफ्ट का विस्तारित सिरा रेत रोकथाम तंत्र बनाने के लिए एक रबर रेत फेंकने वाले और एक स्लाइडिंग फ्रेम तेल सील से सुसज्जित है, जो प्रभावी ढंग से तलछट को मोटर में प्रवेश करने से रोक सकता है।
तीन-चरण मोटर को रोलिंग बेयरिंग और स्लाइडिंग बेयरिंग में विभाजित किया गया है।स्लाइडिंग बियरिंग उच्च गुणवत्ता वाले ग्रेफाइट स्लीव और स्टेनलेस स्टील थ्रस्ट प्लेट को अपनाती है, जो स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता के साथ काम करते समय क्रमशः इलेक्ट्रिक पंप के रेडियल बल और अक्षीय बल को सहन करती है।सीलिंग रिंग और रेत नियंत्रण कैप मोटर के सीलिंग उपकरण का निर्माण करते हैं।
मुख्य लाभ हैं: विश्वसनीय संचालन, टिकाऊ, उपयोग में आसान, उच्च शक्ति, कम दोष, कम रखरखाव लागत।जब तक मोटर में पानी भरा रहेगा, यह सामान्य रूप से चल सकती है।
आवेदन
अपनी विशेष संरचना और जल स्रोत में कम प्रदूषण के कारण, इलेक्ट्रिक पंप की यह श्रृंखला एक प्रकार का पानी उठाने वाला उपकरण है जो एक मशीन और पंप के साथ पानी में चलता है।इसका व्यापक रूप से कृषि भूमि जल निकासी और सिंचाई, स्प्रिंकलर सिंचाई, कुएं से पानी उठाने, घरेलू जल सेवन, औद्योगिक और नागरिक भवनों की जल आपूर्ति और जल निकासी प्रणाली, पहाड़ी क्षेत्रों में जल मोड़ और निचले इलाकों में जल निकासी में उपयोग किया जा सकता है।
3, क्यूएसपी सबमर्सिबल पंप की सेवा शर्तें
विद्युत पंप निम्नलिखित परिस्थितियों में लगातार काम करने में सक्षम होगा:
1. मध्यम तापमान + 25 ℃ से अधिक नहीं होना चाहिए;
2. माध्यम का पीएच मान 6.5 और 8.5 के बीच है;
3. ठोस अशुद्धियों का आयतन अनुपात 0.1% से अधिक नहीं है, और कण का आकार 0.2 मिमी से अधिक नहीं है;
4. बिजली आवृत्ति 50 हर्ट्ज है, वोल्टेज 380 वी है, और वोल्टेज उतार-चढ़ाव सीमा रेटेड मूल्य का 0.9-1.1 गुना है;
5. गोताखोरी की गहराई 0.5 मीटर से कम नहीं है।
स्थापना और निर्देश

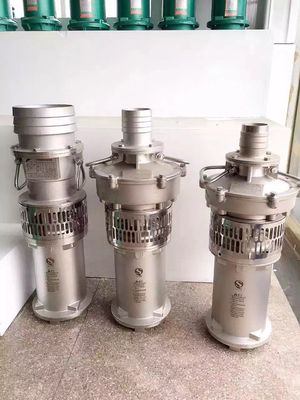

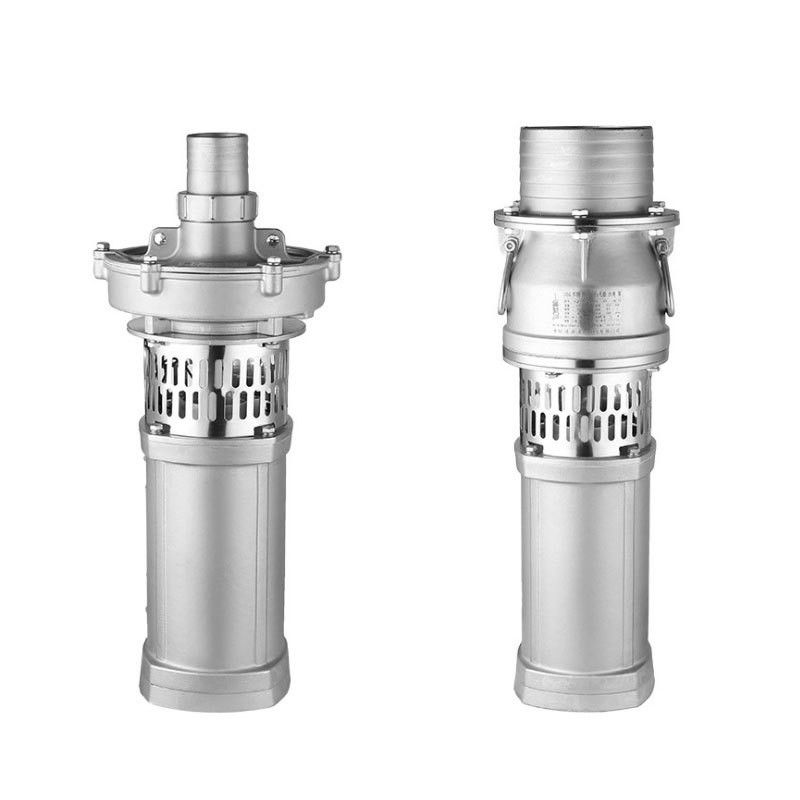

चित्रों
कच्चा लोहा/एसएस304 पर सामग्री
एसएस 304 पर सामग्री
पैरामीटर
