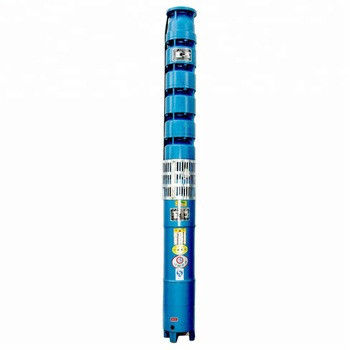

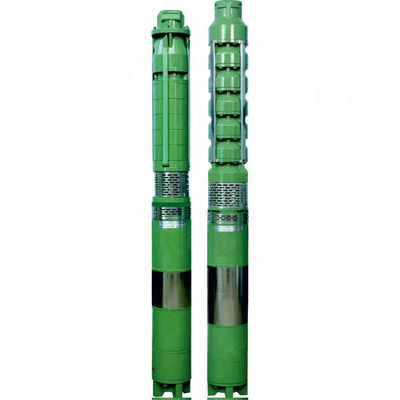

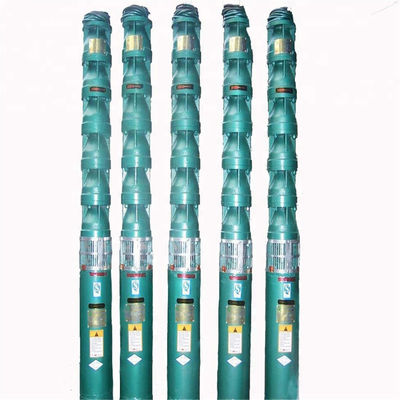

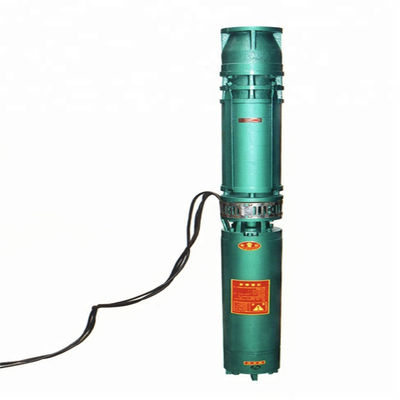

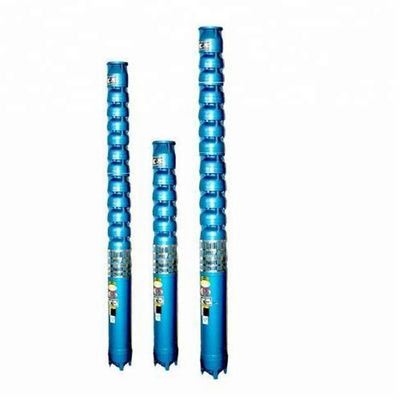

बोरहोल पानी पंप का परिचय
क्यूजे सीरीज के सबमर्सिबल इलेक्ट्रिक पंप की संरचना कॉम्पैक्ट, मात्रा कम, शोर कम, कोई द्वितीयक प्रदूषण नहीं, स्थापना और उपयोग सुविधाजनक रखरखाव, सुरक्षित और विश्वसनीय संचालन है।उच्च दक्षता और ऊर्जा की बचत, पंप कक्ष और इतने पर निर्माण करने की जरूरत नहीं है। यह ऊर्ध्वाधर और क्षैतिज स्थापना कर सकते हैं। यह भी खुले पानी के लिए और एक जमीन पंप के रूप में इस्तेमाल किया जा सकता है। अन्य भूजल पंपों की तुलना में, यह एक पंप है, और यह एक पंप है।इसमें छोटे पदचिह्न के फायदे हैं, कोई प्रदूषण और रिसाव, सुविधाजनक उपयोग और स्थापना, आदि यह पानी की आपूर्ति और अन्य अवसरों के लिए इस्तेमाल किया जा सकता है। यह पारंपरिक आईएसजी, डीएल केन्द्रापसारक पंप आदर्श वैकल्पिक पंपिंग है,जल निकासी उपकरण.
बोरहोल वाटर पंप अनुप्रयोग
क्यूजे सबमर्सिबल पंप राष्ट्रीय मानकों के अनुसार डिजाइन किया गया एक ऊर्जा-बचत उत्पाद है। इसका उपयोग मुख्य रूप से गहरे कुओं से भूजल निकालने के लिए किया जाता है।इसका उपयोग कृषि सिंचाई में भी व्यापक रूप से किया जाता है, शहरों, औद्योगिक और खनन उद्यमों की जल आपूर्ति और जल निकासी, पशुधन और पोल्ट्री पानी और पठार और पहाड़ी क्षेत्रों में उच्च वृद्धि वाली इमारतों, जैसे कि दबाव वाले पानी की आपूर्ति।
कार्य की शर्तें
1. बिजली की आपूर्ति 50Hz, 380v तीन चरण AC बिजली की आपूर्ति है
2पानी का तापमान 20 °C से अधिक नहीं होना चाहिए
3पानी में ठोस सामग्री (मांस के अनुसार) 0.01% से अधिक नहीं है
4पानी का पीएच मूल्य पीएच 6.5-8.5
5 पानी में क्लोराइड की मात्रा 400mg/L से अधिक नहीं है
6.डुबकी विद्युत पंप की गहराई 70 मीटर से अधिक नहीं है।
उपरोक्त शर्तों की मूल शर्तें, जैसे उपरोक्त सीमा से परे स्थितियों का उपयोग, विशेष रूप से विद्युत पंप के सामान्य संचालन को सुनिश्चित करने के लिए किया जाना चाहिए.
बोरहोल वाटर पंप मॉडल का अर्थ
उदाहरण के लिए:
150QJ10-150
150- न्यूनतम व्यास (मिमी) के अनुकूल 150
QJ- कुँए में डुबकी लगाने वाला पंप (गर्म पानी)
10-क्षमता:10m3/h
150-हेड:150 मीटर
मोटर
QJ 250-75
असिंक्रोनस सबमर्सिबल मोटर।
उच्च जोर संरचना
250 - मिन कुँए का व्यास ((मिमी)
75 - मोटर की शक्ति ((kw)
बोरहोल वाटर पंप संरचना
1. पंप के लिए केन्द्रापसारक या मिश्रित प्रवाह प्रकार; यह इस्तेमाल किया पानी स्नेहन बीयरिंगों; और मोटर के साथ युग्मन कठोर युग्मन है। मोटर संचालित केन्द्रापसारक बल में पंप रोलर रोटेशन,तो कि तरल ऊर्जा पानी ले जाने के लिए पंप खोल के विचलन से बढ़ जाती है. पंप के ऊपर एक चेक वाल्व शरीर है पंप डाउनटाइम को रोकने के लिए, काम कर रहे भागों के पानी की क्षति के कारण पानी पाइप वापस. वाल्व एक नाली छेद है,सर्दियों में पाइप क्रैकिंग को रोकने के लिए पाइपलाइन से पानी को धीरे-धीरे छोड़ दिया जा सकता है. (नोट: कम सिर वाले पनडुब्बी पंप में चेक वाल्व का शरीर नहीं है)
2. मोटर एक बंद गीला प्रकार की गीली संरचना है. मोटर स्टेटर वाइंडिंग पानी प्रतिरोधी पॉलीएथिलीन अछूता नायलॉन के हीथ बहु-परत तार का उपयोग कर.गाइड बीयरिंग और थ्रश बीयरिंग जिसमें पानी से चिकनाई की गई सामग्री का प्रयोग किया गया होमोटर को ठंडा करने और बीयरिंगों को चिकना करने के लिए मोटर को ताजे पानी से भरा जाता है। The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorमोटर के ऊपरी शाफ्ट में पानी के निकाय में अवशेषों के प्रवेश को रोकने के लिए रेत नियंत्रण तंत्र लगाया गया है।
बोरहोल वाटर पंप पैरामीटर
|
型 号 规 格 |
प्रवाह (m3/h) |
扬 程 (m) |
转速 (r/min) |
पानी 效率 (%) |
आउट वाटर मुंह का व्यास (मिमी) |
适用 井径 (मिमी) |
额定 शक्ति (kw) |
额定 विद्युत दबाव (v) |
额定 विद्युत प्रवाह (A) |
电机 效率 (η%) |
शक्ति कारक संख्या cosφ |
机组 径 दिशा अधिकतम 尺寸 (मिमी) |
备
नोट |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 उपर्युक्त |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 उपर्युक्त |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 उपर्युक्त |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 उपर्युक्त |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 उपर्युक्त |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
प्रवाह (m3/h) |
扬 程 (m) |
转速 (r/min) |
पानी 效率 (%) |
आउट वाटर मुंह का व्यास (मिमी) |
适用 井径 (मिमी) |
额定 शक्ति (kw) |
额定 विद्युत दबाव (v) |
额定 विद्युत प्रवाह (A) |
电机 效率 (η%) |
शक्ति कारक संख्या cosφ |
机组 径 दिशा अधिकतम 尺寸 (मिमी) |
备
नोट |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 उपर्युक्त |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 उपर्युक्त |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 उपर्युक्त |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 उपर्युक्त |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 उपर्युक्त |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
प्रवाह (m3/h) |
扬 程 (m) |
转速 (r/min) |
पानी 效率 (%) |
आउट वाटर मुंह का व्यास (मिमी) |
适用 井径 (मिमी) |
额定 शक्ति (kw) |
额定 विद्युत दबाव (v) |
额定 विद्युत प्रवाह (A) |
电机 效率 (η%) |
शक्ति कारक संख्या cosφ |
机组 径 दिशा अधिकतम 尺寸 (मिमी) |
备
नोट |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 उपर्युक्त |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 उपर्युक्त |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 उपर्युक्त |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 उपर्युक्त |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
