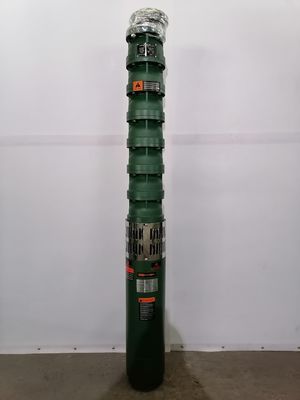

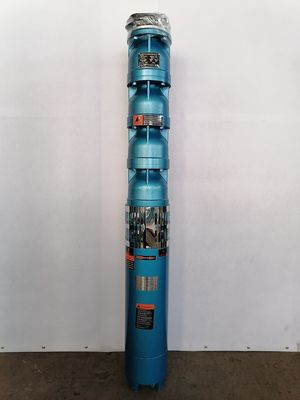

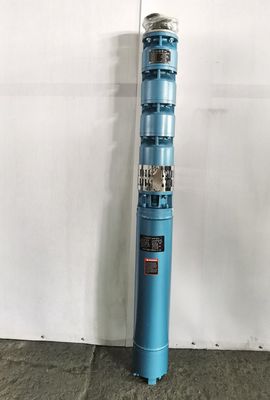

बोरहोल जल पंप का परिचय
QJ श्रृंखला सबमर्सिबल इलेक्ट्रिक पंप में एक कॉम्पैक्ट संरचना, छोटी मात्रा, कम शोर, कोई माध्यमिक प्रदूषण नहीं, स्थापना और उपयोग सुविधाजनक रखरखाव, सुरक्षित और विश्वसनीय संचालन, उच्च दक्षता और ऊर्जा की बचत, पंप रूम बनाने की कोई आवश्यकता नहीं है और इसी तरह की विशेषताएं हैं। यह ऊर्ध्वाधर और क्षैतिज स्थापना कर सकता है। इसका उपयोग खुले पानी और ग्राउंड पंप के रूप में भी किया जा सकता है। अन्य भूजल पंपों की तुलना में, इसमें छोटे पदचिह्न, कोई प्रदूषण और रिसाव नहीं, सुविधाजनक उपयोग और स्थापना आदि के फायदे हैं। इसका उपयोग जल आपूर्ति और अन्य अवसरों के लिए किया जा सकता है। यह पारंपरिक आईएसजी, डीएल केन्द्रापसारक पंप आदर्श वैकल्पिक पंपिंग, जल निकासी उपकरण है।
बोरहोल जल पंप अनुप्रयोग
QJ सबमर्सिबल पंप एक ऊर्जा-बचत उत्पाद है जिसे राष्ट्रीय मानकों के अनुसार डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से गहरे कुओं से भूजल निकालने के लिए किया जाता है। इसका व्यापक रूप से कृषि सिंचाई, शहरों की जल आपूर्ति और जल निकासी, औद्योगिक और खनन उद्यमों, पशुधन और पोल्ट्री जल और पठारी और पहाड़ी क्षेत्रों में ऊंची इमारतों जैसे दबावयुक्त जल आपूर्ति में भी उपयोग किया जाता है।
काम करने की स्थिति
1. बिजली की आपूर्ति 50Hz, 380v तीन-चरण एसी बिजली की आपूर्ति है
2. पानी का तापमान 20 ℃ से अधिक नहीं होना चाहिए
3. पानी में ठोस सामग्री (द्रव्यमान के अनुसार) 0.01% से अधिक नहीं है
4. पानी का PH मान pH 6.5-8.5
5 पानी में क्लोराइड की मात्रा 400mg/L से अधिक नहीं होनी चाहिए
6. जलमग्न सबमर्सिबल इलेक्ट्रिक पंप की गहराई 70 मीटर से अधिक नहीं होनी चाहिए।
उपरोक्त शर्तों की बुनियादी शर्तें, जैसे कि उपरोक्त सीमा से परे की स्थितियों का उपयोग, विशेष रूप से इलेक्ट्रिक पंप के सामान्य संचालन को सुनिश्चित करने के लिए बनाई जाएगी।.
बोरहोल जल पंप मॉडल का अर्थ
उदाहरण के लिए:
150QJ10-150
150- न्यूनतम व्यास (मिमी) 150 के अनुकूल
QJ- खैर सबमर्सिबल पंप (गर्म पानी)
10-क्षमता:10m³/घंटा
150-हेड:150 मी
मोटर
क्यूजे 250-75
अतुल्यकालिक पनडुब्बी मोटर.
उच्च प्रणोद संरचना
250 - न्यूनतम कुएं का व्यास (मिमी)
75 - मोटर पावर(किलोवाट)
बोरहोल जल पंप संरचना
1. केन्द्रापसारक या मिश्रित प्रवाह प्रकार के लिए पंप; इसमें जल-चिकनाई वाले बियरिंग्स का उपयोग किया गया; और मोटर के साथ युग्मन कठोर युग्मन है। मोटर चालित केन्द्रापसारक बल में पंप प्ररित करनेवाला रोटेशन, ताकि पानी ले जाने के लिए पंप शेल के मोड़ से तरल ऊर्जा बढ़ जाए। पंप के शीर्ष पर एक चेक वाल्व बॉडी होती है जो पंप को डाउन होने से रोकती है, पानी के पाइप के कारण काम करने वाले हिस्सों को पानी से होने वाली क्षति को रोका जा सकता है। वाल्व में एक नाली छेद होता है, सर्दियों में पाइप को टूटने से बचाने के लिए पानी को धीरे-धीरे पाइपलाइन से छोड़ा जा सकता है। (नोट: लो हेड सबमर्सिबल पंप, कोई चेक वाल्व बॉडी नहीं)।
2. मोटर एक बंद गीली-प्रकार की गीली संरचना है। जल प्रतिरोधी पॉलीथीन इंसुलेटेड नायलॉन एस हीथ मल्टी-लेयर तार का उपयोग करके मोटर स्टेटर वाइंडिंग। पानी-चिकनाई वाली सामग्री का उपयोग करके गाइड बियरिंग्स और थ्रस्ट बियरिंग्स। मोटर को ठंडा करने और बेयरिंग को चिकना करने के लिए मोटर में ताज़ा पानी भरा जाता है। मोटर के तापमान में वृद्धि के कारण पानी के शरीर के विस्तार और संकुचन के बीच दबाव अंतर को समायोजित करने के लिए मोटर के नीचे एक दबाव नियामक झिल्ली (रबर से बनी) से सुसज्जित है। मोटर का ऊपरी शाफ्ट तलछट को जल निकाय में प्रवेश करने से रोकने के लिए रेत नियंत्रण तंत्र से सुसज्जित है।
बोरहोल जल पंप पैरामीटर
|
型 号 ठीक है |
流量 (एम3/एच) |
扬 程 (एम) |
转速 (आर/मिनट) |
ठीक है 效率 (%) |
ठीक है 口直径 (मिमी) |
适用 井径 (मिमी) |
额定 功率 (किलोवाट) |
额定 电压 (v) |
额定 电流 (ए) |
电机 效率 (η%) |
功率 因数 cosφ |
机组 径向 最大 尺寸 (मिमी) |
备
注 |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 以上 |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 以上 |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 以上 |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125क्यूजे5-34 | 5 | 34 | 2850 | 53 | 40 |
125 以上 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125क्यूजे5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 以上 |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 ठीक है |
流量 (एम3/एच) |
扬 程 (एम) |
转速 (आर/मिनट) |
ठीक है 效率 (%) |
ठीक है 口直径 (मिमी) |
适用 井径 (मिमी) |
额定 功率 (किलोवाट) |
额定 电压 (v) |
额定 电流 (ए) |
电机 效率 (η%) |
功率 因数 cosφ |
机组 径向 最大 尺寸 (मिमी) |
备
注 |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 以上 |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125क्यूजे15-26 | 15 | 36 | 2850 | 63 | 50 |
125 以上 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125क्यूजे15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125क्यूजे15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125क्यूजे15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125क्यूजे15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125क्यूजे15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125क्यूजे15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125क्यूजे15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125क्यूजे15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 以上 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 以上 |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125क्यूजे25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125क्यूजे25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125क्यूजे25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 以上 |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125क्यूजे32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 ठीक है |
流量 (एम3/एच) |
扬 程 (एम) |
转速 (आर/मिनट) |
ठीक है 效率 (%) |
ठीक है 口直径 (मिमी) |
适用 井径 (मिमी) |
额定 功率 (किलोवाट) |
额定 电压 (v) |
额定 电流 (ए) |
电机 效率 (η%) |
功率 因数 cosφ |
机组 径向 最大 尺寸 (मिमी) |
备
注 |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 以上 |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 以上 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150क्यूजे15-33 | 15 | 33 | 2850 | 63 | 50 |
150 以上 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150क्यूजे15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150क्यूजे15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150क्यूजे15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150क्यूजे15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150क्यूजे15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150क्यूजे15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150क्यूजे15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150क्यूजे15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150क्यूजे15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150क्यूजे15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150क्यूजे15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150क्यूजे15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150क्यूजे15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 以上 |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
