आपातकालीन अग्नि जल पंप प्रणाली
Created with Pixso.

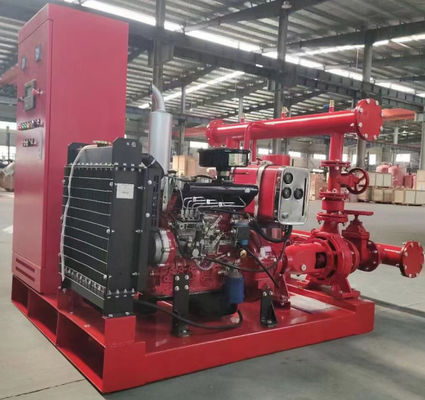

ईडीजे अग्निशमन पंप सेट जॉकी पंप इलेक्ट्रिक पंप और डीजल पंप

ईडीजे अग्निशमन पंप सेट जॉकी पंप इलेक्ट्रिक पंप और डीजल पंप

ब्रांड नाम: ZY
मॉडल संख्या: फायर पंप सेट
एमओक्यू: 1 सेट
कीमत: $500-$30000
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 500सेट/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
झेजियांग, चीन
प्रमाणन:
ISO9001
ब्रांड नाम:
OEM
मॉडल संख्या:
फायर पंप सेट
संरचना:
डीजल पंप+जॉकी पंप+इलेक्ट्रिक पंप
प्रयोग:
पानी
आवेदन:
डीजल पंप+जॉकी पंप+इलेक्ट्रिक पंप
शक्ति:
विद्युत
ईंधन:
डीज़ल
दबाव:
उच्च दबाव
आवृत्ति:
50/60 हर्ट्ज
प्रवाह:
30-3000GPM
सिर:
3-20बार
बुद्धि का विस्तार:
25-800 मिमी
गति:
740-2900r/मिनट
सामग्री:
HT200, SS304, कांस्य
जॉकी पंप:
0.55-160kw
पैकेजिंग विवरण:
लकड़ी का बक्सा
आपूर्ति की क्षमता:
500सेट/माह
प्रमुखता देना:

ईडीजे अग्निशमन पंप सेट

,

जॉकी पंप इलेक्ट्रिक पंप

,

जॉकी पंप डीजल पंप

उत्पाद वर्णन

डिस्चार्ज वाल्व और जॉकी पंप + इलेक्ट्रिक पंप के साथ कॉमन हेडर के साथ ईडीजे फायर पंप सेट



फायर पंप पैकेज में इलेक्ट्रिक मोटर चालित पंप, डीजल इंजन चालित और इलेक्ट्रिक मोटर चालित जॉकी पंप का संयोजन शामिल है जो अग्नि शमन प्रणालियों के लिए आपूर्ति करते हैं।अग्निशमन पंप पैकेज को स्थानीय नागरिक रक्षा प्राधिकरण के नियमों और अंतर्राष्ट्रीय आचार संहिता के अनुरूप होना आवश्यक है।राष्ट्रीय अग्नि सुरक्षा संघ

100GPM @4BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD4/5-50L ((50-200) 100 4 5.5 कास्ट आयरन
डीजल इंजन XBC4/5-IS 100 4 5.5 कास्ट आयरन
जॉकी CDL2-70 10 5 0.75 SS304
100GPM @6BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD6/5-65L ((65-250B) 100 6 7.5 कास्ट आयरन
डीजल इंजन XBC6/5-IS 100 6 7.5 कास्ट आयरन
जॉकी CDL2-100 10 7 1.1 SS304
200GPM @6BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD6/10-65L ((65-250) 200 6 15 कास्ट आयरन
डीजल इंजन XBC4/5-IS 200 6 22 कास्ट आयरन
जॉकी CDL4-90 20 7 2.2 SS304
500GPM @5BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD5/30-100L ((100-200) 500 5 22 कास्ट आयरन
डीजल इंजन XBC5/30-IS 500 5 30 कास्ट आयरन
जॉकी CDL12-60 50 6 4 SS304
500GPM @8BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD8/30-100L ((100-250) 500 8 37 कास्ट आयरन
डीजल इंजन XBC8/30-D 500 8 45 कास्ट आयरन
जॉकी CDL12-90 50 9 5.5 SS304
500GPM @10BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD10/30-100L ((100-315A) 500 10 55 कास्ट आयरन
डीजल इंजन XBC10/30-D 500 10 55 कास्ट आयरन
जॉकी CDL12-110 50 11 7.5 SS304
750GPM @9BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD9/50-125L (125-250) 750 9 55 कास्ट आयरन
डीजल इंजन XBC9/50-D 750 9 90 कास्ट आयरन
जॉकी CDL16-90 70 10 11 SS304
750GPM @10BAR
पंप मॉडल क्षमता ((जीपीएम) सिर शक्ति ((KW) सामग्री
विद्युत XBD10/50-150L ((150-315A) 750 10 90 कास्ट आयरन
डीजल इंजन XBC10/50-D 750 10 90 कास्ट आयरन
जॉकी CDL16-100 70 11 11 SS304



1उत्पाद का परिचय



ईडीजे श्रृंखला एक पैकेज फायर पंप सेट है,आमतौर पर एक स्वचालित फायर वाटर सप्लाई सिस्टम यह एक मुख्य पंप (एक इलेक्ट्रिक मोटर द्वारा संचालित) से बना है,पंप (डीजल इंजन द्वारा संचालित) और जॉकी पंप द्वारा खड़े हो जाओ.इस मॉडल में एक अलग नियंत्रक या स्किड से जुड़ा हुआ है। पैकेज में डिस्चार्ज वाल्व,सामान्य हेडर और सामान भी शामिल हैं।




2कार्य सिद्धांत



आम तौर पर पाइपलाइन नेटवर्क का दबाव निम्न दबाव P1 और उच्च दबाव P2 के बीच होता है।दबाव बनाए रखने वाला पंप स्वचालित रूप से शुरू होगा और जब तक दबाव धीरे-धीरे P2 तक नहीं बढ़ता तब तक बंद नहीं होगापाइपलाइन नेटवर्क के रिसाव के कारण,इसका दबाव धीरे-धीरे P1 तक गिर जाएगा और फिर दबाव बनाए रखने वाला पंप स्वचालित रूप से फिर से शुरू हो जाएगा।इस तरह की दोहराई गई प्रक्रिया के साथ,पाइपलाइन नेटवर्क के दबाव को हर समय P1 और P2 के बीच बनाए रखा जाता है.जब पाइपलाइन नेटवर्क का दबाव P1 और P2 के बीच बनाए नहीं रखा जा सकता (उदाहरण के लिए,जब पानी की खपत बहुत बढ़ जाती है) और न्यूनतम दबाव P3 तक गिर जाती है,बिजली पंप स्वचालित रूप से शुरू हो जाएगा और दबाव Pw करने के लिए वृद्धि होगी और आग पानी की आपूर्ति की जरूरत को पूरायदि बिजली की आपूर्ति बंद हो जाती है या विद्युत पंप विफल हो जाता है, दबाव पी 3 से अंतिम दबाव पी 4 तक गिरता रहेगा, तो डीजल पंप सेट स्वचालित रूप से शुरू हो जाएगा,और दबाव Pw के लिए वृद्धि होगी और आग पानी की आपूर्ति की जरूरत को पूराइलेक्ट्रिक या डीजल पंप को मानव के निर्णय के बाद मैन्युअल रूप से बंद किया जाना चाहिए (स्वचालित स्विचिंग को छोड़कर) ।

प्रत्येक पंप की जानकारी ((E+D+J) और नियंत्रक की जानकारी



डीजल इंजन पंप विनिर्देश



पंप आउटलेट का व्यासःDN80-800mm
पंप प्रवाह सीमाःQ≤11600m3/h
पंप लिफ्ट हेड रेंजःH≤200m
पंप कार्य दबावःP≤2.5Mpa
पंप का कार्य तापमानःT≤105°C
पंप कार्यरत वोल्टेजःU=380V,6kV,10kV



डीजल इंजन को एंटी-वाइब्रेशन रबर पैड के साथ आधार पर तय किया जाता है और पंप को लचीली युग्मन के माध्यम से सीधे डीजल इंजन से जोड़ा जाता है,इंजन के उत्पादन शक्ति के अनुसार विद्युत प्रणालीडीजल इंजन कमिंस, ड्यूट्ज, पर्किन्स और अन्य चीन ब्रांड के इंजन ((शांगचाई, युचाई, इ.) हो सकते हैं और इसमें अल्टरनेटर, स्टार्ट मोटर, ईंधन प्रणाली, स्नेहन प्रणाली, निकास प्रणाली आदि शामिल हैं।

इलेक्ट्रिक मोटर पंप और जॉकी पंप



विद्युत पंप क्षैतिज विभाजन मामले केन्द्रापसारक पंप है, हम भी अंत सक्शन पंप और क्षैतिज बहु-चरण पंप चुन सकते हैं, बस ग्राहक के पंप विनिर्देश आवश्यकता के अनुसार।



यह मोटर 3 चरणों के लिए उपयुक्त है, आवश्यक नली शक्ति रेटिंग के साथ, गिलहरी पिंजरे औद्योगिक प्रकार और पैर पर लगाया गया है।



जॉकी पंप के विनिर्देशों का चयन डीजल इंजन और इलेक्ट्रिक मोटर पंप विनिर्देशों के अनुसार किया जाएगा।



नियंत्रक की जानकारी

सामान्य नियंत्रक को हल्के स्टील और लाल रंग में लेपित एपॉक्सी पाउडर से निर्मित किया जाता है।घेर आईडी IP 54 रेटेड और सभी आवश्यक नियंत्रण लागू मानकों (NFPA) के अनुरूप है.

मैनुअल स्टार्टिंगः यदि नियंत्रण कक्ष मोड पर काले 2# तीन-तरफा स्विच के साथ मैनुअल पोजीशन के लिए सेट किया गया हो,कि आप उपयोग कर सकते हैं ️ मैनुअल ️ स्टार्ट बटन और ️ मैनुअल ️ स्टॉप बटन डीजल इंजन पंप शुरू या बंद को नियंत्रित करने के लिए. जब काले तीन-तरफा स्विच को स्टॉप पोजीशन में लाया जाता है, तो डीजल पंप काम नहीं कर सकता है.

स्वचालित प्रारंभः यदि नियंत्रण कक्ष मोड पर काले तीन-तरफा स्विच के साथ ₹ ऑटो ₹ स्थिति के लिए सेट किया जाता है, तो यह डीजल पंप को चालू या बंद करने के लिए एक प्रभावी अग्नि अलार्म संकेत प्राप्त करेगा।दबाव नियंत्रण प्राप्त करने के लिए आम आउटलेट पाइप पर दबाव नियंत्रकों के माध्यम सेसबसे पहले, दबाव नियंत्रक के सामान्य रूप से खुले संपर्कों और नियंत्रण कैबिनेट के टर्मिनल नंबर 111 और 127 के बीच दो 1 ¢ 1.5 वर्ग संकेत लाइनों का उपयोग करें। फिर,पंप शुरू करने के लिए कम वोल्टेज और पंप बंद करने के लिए उच्च दबाव प्राप्त करने के लिए दबाव नियंत्रक के लिए एक कम मूल्य और उच्च दबाव सेटअंत में, यदि विद्युत मुख्य पंप अतिभारित है, डीजल इंजन पंप शुरू हो जाएगा।

डबल सक्शन पंप/साफ पानी पंप/कास्ट आयरन प्रकार/क्षैतिज पंप

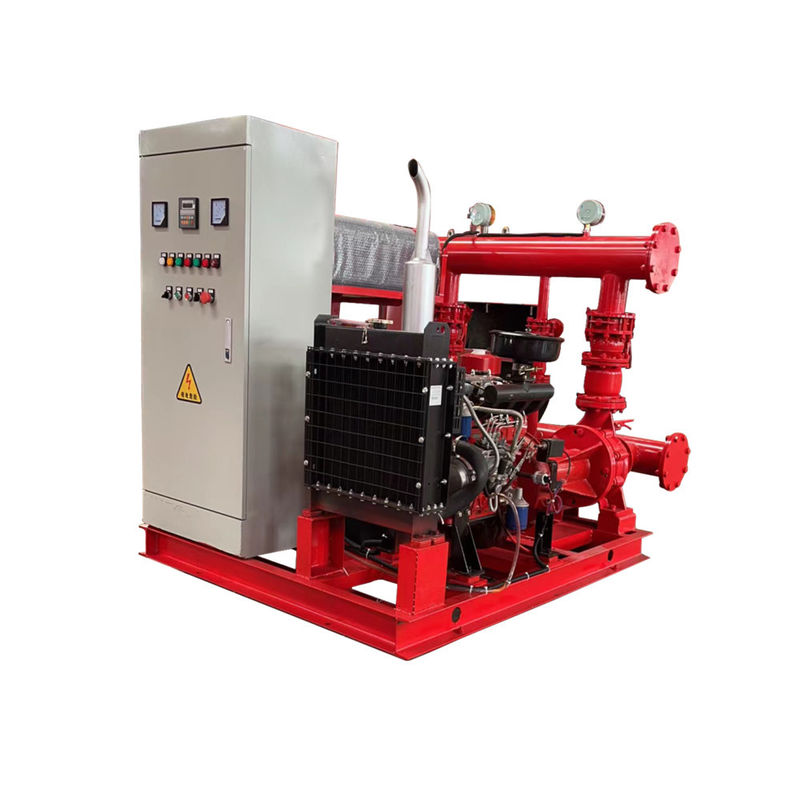

ईडीजे अग्निशमन पंप सेट जॉकी पंप इलेक्ट्रिक पंप और डीजल पंप 0

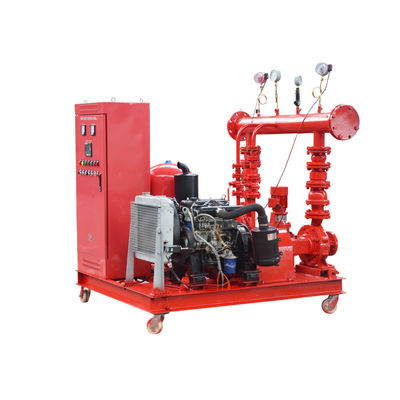

ईडीजे अग्निशमन पंप सेट जॉकी पंप इलेक्ट्रिक पंप और डीजल पंप 1

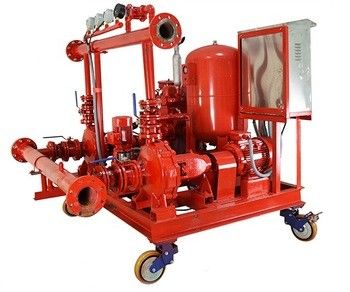

ईडीजे अग्निशमन पंप सेट जॉकी पंप इलेक्ट्रिक पंप और डीजल पंप 2
