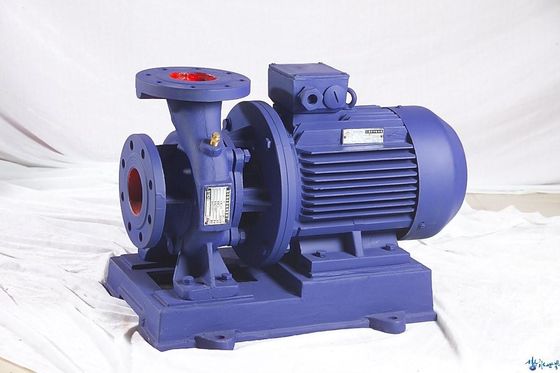

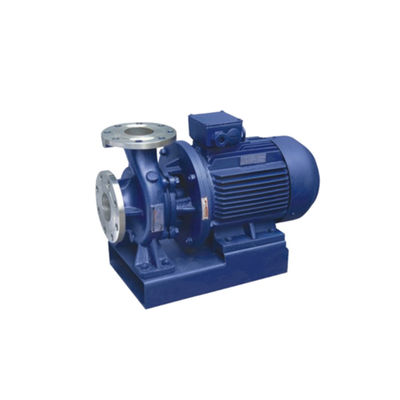

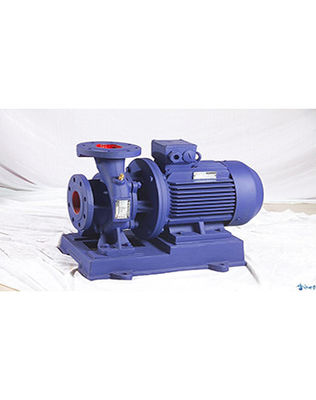

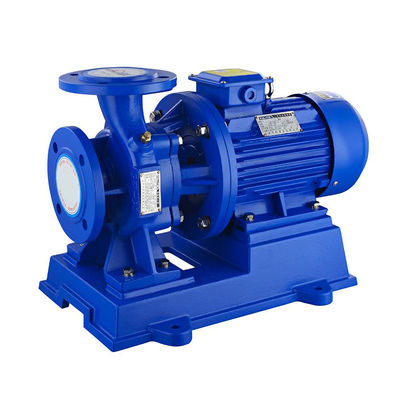

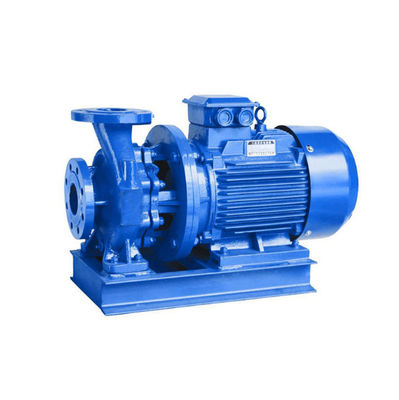

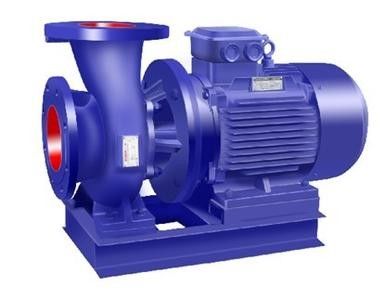

आईएसडब्ल्यू क्षैतिज अंत सक्शन पंप एकल चरण पाइपलाइन मोनोब्लॉक मोटर पंप
परिचय:
1आईएसडब्ल्यू क्षैतिज अंत सक्शन पंप एक चरण पाइपलाइन मोनोब्लॉक मोटर पंप एक उच्च प्रभावी ऊर्जा-बचत उत्पाद है जिसे रोंडा द्वारा डिजाइन किया गया है।
2.स्थिर चलना, कम शोर, घटकों की उच्च समकक्षता। मोटर के लिए कम शोर के बीयरिंग का उपयोग किया जाता है, इम्पेलर सबसे अच्छा गतिशील और स्थैतिक संतुलन का है,चलने में कोई कंपन नहीं होता और इस प्रकार पर्यावरण में सुधार होता है.
3. कोई रिसाव नहीं. शाफ्ट यांत्रिक रूप से कार्बाइड मिश्र धातु पहनने योग्य सामग्री के साथ सील है, एक केन्द्रापसारक पंप के भरने सील के गंभीर रिसाव को समायोजित,अवधि का विस्तार करना और ऑपरेशन स्थल को साफ और व्यवस्थित करना.
4औद्योगिक और शहरी क्षेत्रों में व्यापक रूप से उपयोग किया जाता है, जल आपूर्ति और जल निकासी, ऊंची इमारतें, जल आपूर्ति, उद्यान सिंचाई, अग्निशमन, दूरस्थ जल आपूर्ति, हीटिंग सिस्टम,बाथरूम में और साथ ही उपकरणों की प्रतियोगिताओं में ठंडे और गर्म पानी का परिपत्र बूस्टर.
5पंप, कार्यस्थल की संचालन स्थिति के अनुसार, ऊर्ध्वाधर, क्षैतिज आदि हो सकता है और प्रवाह और स्ट्रोक की आवश्यकताओं के अनुसार भी हो सकता है,समानांतर और/या श्रृंखला में स्थापित आवश्यक प्रवाह और स्ट्रोक को बढ़ाने के लिए.
6प्रवाह सीमा 1.1-2400 मीटर है।3/h और स्ट्रोक रेंज 8-160m और वहाँ बुनियादी प्रकार, बायपास प्रकार, ए बी सी काटने प्रकार आदि हैं और विभिन्न प्रवाह माध्यम और तापमान के अनुसार, आईआरजी / आईआरजीबी / आईएसडब्ल्यूआर गर्म पानी पंप,IHG/IHGB/ISWH रासायनिक पंप और YG/YGB/ISWB तेल पंप आदिएक ही प्रकार और समान गुणों के उत्पादों का डिजाइन और निर्माण किया गया है।
उत्पाद का विवरणः
| कार्य सिद्धांत: | केन्द्रापसार |
| मुख्य अनुप्रयोग: | पानी (तेल, रसायन, हमसे संपर्क करें) |
| ड्राइवरः | विद्युत मोटर |
| शक्ति विनिर्देशः | 220V/240V380/415V 3 चरण; 50hz/60hz |
| अधिकतम अनुमत तरल पदार्थ का तापमानः | 100°C (212°F) |
| कनेक्शन का प्रकारः | फ्लैंज |
| आवरणः | कास्ट आयरन, स्टेनलेस स्टील |
| इम्पेलर: | कास्ट आयरन, स्टेनलेस स्टील, कांस्य |
| शाफ्ट सील प्रकारः | मैकेनिकल सील |
| अधिकतम ड्राइव क्षमताः | 250KW ((340HP) |
| अधिकतम कैलिबरः | 500 मिमी ((20 इंच) |
| अधिकतम डिस्चार्ज साइड दबावः | 1.6MPa ((16bar) |
| अधिकतम सिरः | 160 मीटर ((524.8 फीट) |
| प्रवाह दर सीमाः | 1.1-2400 मीटर3/h ((4.8-10560US.GPM) |
| पंप प्रकारः | पानी, गर्म पानी का प्रकार, तेल का प्रकार, रासायनिक प्रकार |
प्रदर्शन डेटाः
| मॉडल | क्षमता | सिर | शक्ति | गति | एफ़। | (एनपीएसएच) r | वजन | |
| (m3/h) | (L/s) | (m) | (किलोवाट) | (r/min) | (%) | (m) | (किलो) | |
| १५-८० | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 से 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 से 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 से 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 से 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 से 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| ३२-१२५ | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ...... | ||||||||
| 400 से 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| ४००-३१५ | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| ४००-४५० | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| ४००-५०० | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500 ए | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 से 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
उपरोक्त पैरामीटर तालिका पूरे का केवल एक हिस्सा है। अधिक के लिए, कृपया हमसे सीधे संपर्क करें।
