उत्पादों का अवलोकन

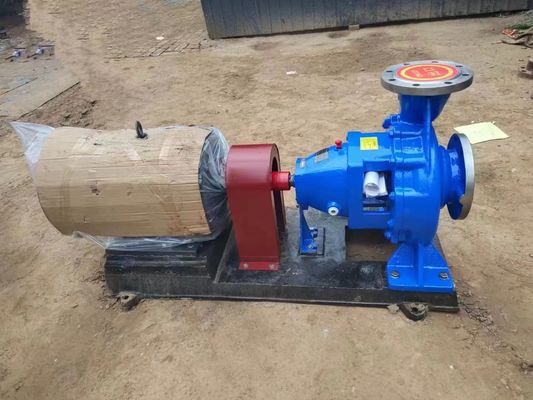

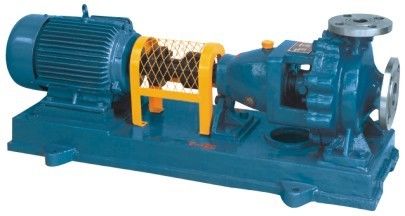

आईएच रासायनिक केन्द्रापसारक पंप एकल-चरण, एकल-सक्शन और कंटिलिवेटेड केन्द्रापसारक पंप हैं, जो गैर-धातु प्रक्रिया डिजाइन के साथ संयुक्त अंतरराष्ट्रीय मानक के अनुसार निर्मित होते हैं।आईएच एफ संक्षारण प्रतिरोधी पंप के बजाय एक ऊर्जा कुशल उत्पादन हैIH रासायनिक केन्द्रापसारक पंप ठोस कणों, संक्षारक और पानी के समान चिपचिपाहट के बिना तरल परिवहन के लिए उपयुक्त है।मध्यम तापमान -20 सेल्सियस डिग्री से 105 सेल्सियस डिग्री के बीच हैIH पंप का व्यापक रूप से रासायनिक, पेट्रोलियम, विद्युत ऊर्जा, धातु, कागज, दवा,खाद्य उद्योग आदि. बहुत से फायदे जैसे संक्षारण प्रतिरोध, घर्षण प्रतिरोध, उच्च तापमान प्रतिरोध, उच्च यांत्रिक शक्ति, स्थिर संचालन, उन्नत और तर्कसंगत संरचना,सख्त और विश्वसनीय सील प्रदर्शन, सुविधाजनक विघटन और मरम्मत, लंबी सेवा जीवन आदि।
आईएच रासायनिक केन्द्रापसारक 33 बुनियादी मॉडल है, और के बारे में 22 मॉडल दोहरी गति ((2900r/मिनट 1450r/मिनट हैं।कुल उत्पादन 112 विनिर्देशों तक पहुंचता है.
प्रदर्शन रेंज
| 型 号 | ¥ 额定转速n=2900r/min | ¥ 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | 电机功率 (KW) | 流 量Q(m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
प्रवाह की मात्राः6.3--400 मीटर3/घंटा
सिर:5-125 मीटर
गति:2900r/min 1450r/min
शक्तिः0.55--90KW
इनलेट व्यासः50-200 मिमी
अधिकतम कार्य दबावः1.6 एमपीए
मॉडल अभिव्यक्ति
IH 50 - 32 - 160 A IH एक अंतरराष्ट्रीय मानक एकल-चरण एकल-सक्शन रासायनिक केन्द्रापसारक पंप है;50 पंप इनलेट के व्यास के लिए खड़ा है;32 पंप आउटलेट के व्यास के लिए खड़ा है;160 रोलर के नाममात्र व्यास के लिए खड़ा है ((मिमी);ए का अर्थ है पहली बार काटने के बाद रोलर के बाहरी व्यास के लिए
डिजाइन विशेषताएं
पंप की संरचना
आईएच श्रृंखला केमिकल सेंट्रीफ्यूगल पंप आईएसओ अंतरराष्ट्रीय मानक के अनुसार देश भर में पंप उद्योग द्वारा संयुक्त डिजाइन उत्पाद हैं। मुख्य भाग पंप आवरण, इम्पेलर, सील रिंग, इम्पेलर नट्स,पंप कवर, सील भागों, मध्य समर्थन, शाफ्ट, निलंबन भागों और इतने पर।
पंप संरचना
पंप कवर मध्य समर्थन पर सीम द्वारा तय किया जाता है, और मध्य समर्थन में पंप आवरण और सीम के कनेक्शन द्वारा क्लैंप किया जाता है। पंप आवरण अक्षीय सक्शन है,रेडियल डिस्चार्ज और पैर प्रकार द्वारा समर्थित, और सीधे आधार पर तय किया जा सकता है। निलंबन भागों को मध्य समर्थन में सीम द्वारा तय किया जा सकता है और निलंबन ब्रैकेट द्वारा आधार पर समर्थित किया जा सकता है।विस्तार युग्मन सुविधाजनक विघटन के लिए बनाया गया हैजब पंप की जाँच और मरम्मत की आवश्यकता होती है, तो केवल विस्तार युग्मन के मध्य कनेक्शन भागों को अलग करने की आवश्यकता होती है, अर्थात जांच और मरम्मत के लिए रोटर भागों को बंद करना।इनलेट और आउटलेट के कनेक्शन पाइप, पंप आवरण और मोटर को अलग करने की आवश्यकता नहीं है। यह दुनिया में सार्वभौमिक संरचना रूप है।
पंप की घूर्णन दिशा
पंप को विस्तार युग्मन से मोटर द्वारा सीधे चलाया जाता है। मोटर से देखा जाए तो यह घड़ी के संकेत के अनुसार घूमता है।
पंप का शाफ्ट सील प्रकार
शाफ्ट सील पैकिंग सील या यांत्रिक सील को अपनाता है, जिसे ग्राहकों की आवश्यकताओं के अनुसार चुना जा सकता है।यह ISO3069 के अनुसार सील गुहा आकार और अन्य शाफ्ट सील प्रकार के रूप में आवश्यक को अपनाने के लिए अनुमति दी है.
पैकिंग सीलः पंप कवर में भराव बॉक्स है; नरम पैकिंग सील को अपनाएं; सील, शीतलन, स्नेहन और सफाई के लिए भरने के बॉक्स में कुछ दबाव के साथ पानी पहुंचाया जा सकता है।
यांत्रिक सील: एकल-सामने की यांत्रिक सील और दो-सामने की यांत्रिक सील; एक निश्चित दबाव के साथ पानी को फ्लशिंग, चेहरे को रगड़ने और ठंडा करने के लिए सील गुहा में पहुंचाया जा सकता है।
