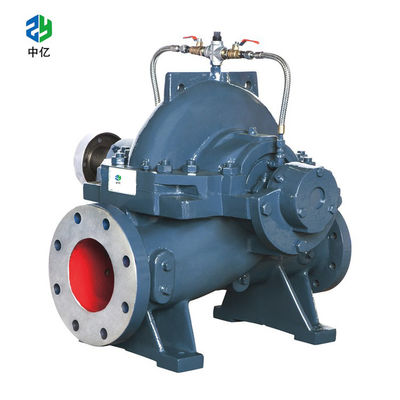

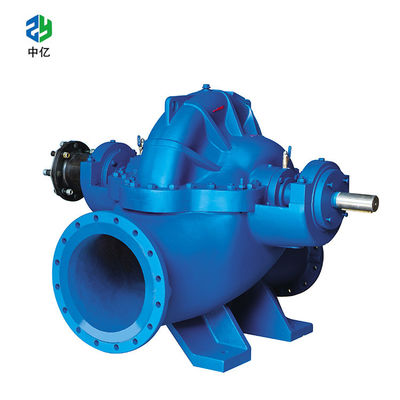

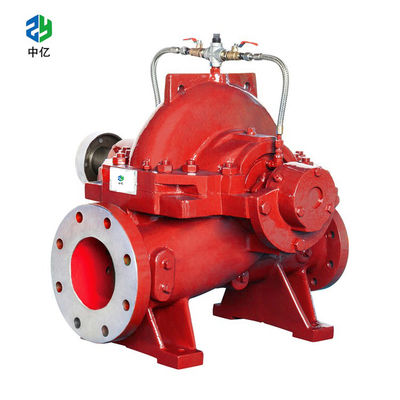

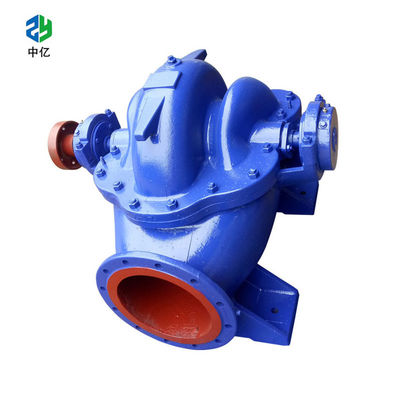

मोटर और इंजन के साथ क्षैतिज डबल सक्शन स्प्लिट केस सेंट्रीफ्यूगल पंप
कच्चा लोहा नीले रंग पर मोटर्स और इंजन सामग्री के साथ स्प्लिट केस सेंट्रीफ्यूगल पंपल सक्शन
परिचय
तकनीकी विवरण
नया स्प्लिट केस पंप
इलेक्ट्रिक मोटर या डीजल इंजन के साथ पूर्ण रूप से उपलब्ध है
ड्राइवर से आसानी से वापस खींचना
संक्षारणरोधी कोटिंग HT250 के साथ पंप केस
स्टेनलेस स्टील AISI 304 या HT250 में प्ररित करनेवाला
स्टेनलेस स्टील AISI 304 या गैल्वेनाइज्ड आयरन में शाफ्ट
गुणवत्ता बीयरिंग, यांत्रिक सील/ग्रंथि पैकिंग
अनुप्रयोग
साफ पानी और तरल पदार्थों के साथ उपयोग के लिए उपयुक्त है जो उन सामग्रियों के प्रति रासायनिक रूप से आक्रामक नहीं हैं जिनसे पंप बनाया जाता है।स्प्लिट केस पंपों को जल आपूर्ति, सफाई सेट, दबाव बढ़ाने, अग्निशमन सेट, सिंचाई, औद्योगिक अनुप्रयोगों, जलवायु परिवर्तन सेटों में जल परिसंचरण, कृषि में उपयोग के लिए अनुशंसित किया जाता है।
सीमाओं का उपयोग करना
तरल तापमान -10℃ और +120℃ के बीच
परिवेश का तापमान +50℃ तक
अधिकतम.काम का दबाव 25 बार
सतत सेवा S1
विशिष्टता:
| नमूना | प्रवाह(क्यू) | सिर एच(एम) |
रफ़्तार एन(आरपीएम) |
शक्ति एन(किलोवाट) |
एनपीएसएच (एम) |
प्ररित करनेवाला व्यास डी (मिमी) |
||
| एम³/एच | एल/एस | शाफ्ट शक्ति | मोटर शक्ति |
|||||
| 150एस-78 6एसएच—6 |
126 160 200 |
35 44.5 55.6 |
85 78 70 |
2950 | 41.4 46.9 54.2 |
55 | 3.0 3.6 4.4 |
252. |
| 150एस-78ए 6एसएच—6.ए |
111.6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33.8 38.5 |
45 | 2.7 3.5 4.0 |
228 |
| 150एस-50 6एसएच-9 |
130 160 180 |
36.1 44.5 50 |
52.5 50 44 |
2950 | 25.6 38.2 32.9 |
37 | 3.5 4.0 4.5 |
201 |
| 150एस-50ए 6एसएच—9ए |
111.6 144 180 |
31 40 55 |
44.8 40 35 |
2950 | 18.5 20.9 24.5 |
30 | 3.0 3.6 4.5 |
186 |
| 200एस-95 8एसएच—6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87.7 94.4 10.1 |
110 132 |
4.2 5.5 6.3 |
282 |
| 200एस-63 8एसएच—9 |
216 280 351 |
60 78 97.5 |
69 63 50 |
2950 | 54.2 59.9 66.9 |
75 | 4.9 6.2 6.8 |
238.5 |
| 200एस-63ए 8एसएच—9ए |
180 270 324 |
50 75 90 |
54.5 46 37.5 |
2950 | 41 48.3 51 |
55 | 4.5 5.8 6.6 |
220 |
| 200एस-42 8एसएच—13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35.8 39.2 42.4 |
45 | 5.0 6.5 7.0 |
202 |
| 200एस-42ए 8एसएच—13ए |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30.5 33.1 34.4 |
37 | 5.8 6.4 6.8 |
196 |
| 250एस-65 10एसएच—6 |
360 486 576 |
100 135 160 |
71.5 65.1 57 |
1450 | 100.2 112.6 119.3 |
132 | 2.5 3.1 3.6 |
462 |
| 250एस-65ए 10एसएच—6ए |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91.8 101 |
110 | 2.4 3.0 3.5 |
433 |
| 250एस-39 10एसएच—9 |
360 485 576 |
100 134.5 160 |
42.5 39 34 |
1450 | 55.6 63.2 65.9 |
75 | 2.8 3.4 3.8 |
367 |
| 250एस-39ए 10एसएच-9ए |
324 468 576 |
90 130 160 |
35.5 30.5 25 |
1450 | 42.3 48.5 50.9 |
55 | 2.5 3.3 3.8 |
338 |
| 250एस-24 10एसएच-13 |
360 485 576 |
100 134.5 60 |
28 24 20 |
1450 | 35.7 37.9 39.2 |
55 | 3.0 3.8 4.2 |
299 |
| नमूना | प्रवाह(क्यू) | सिर एच(एम) |
रफ़्तार एन(आरपीएम) |
शक्ति एन(किलोवाट) |
एनपीएसएच (एम) |
प्ररित करनेवाला व्यास डी (मिमी) |
||
| एम³/एच | एल/एस | शाफ्ट शक्ति | मोटर शक्ति |
|||||
| 250एस-24ए 10एसएच—13ए |
342 414 482 |
95 115 134 |
22.2 20.3 17.4 |
1450 | 25.8 27.6 28.6 |
37 | 80 83 80 |
275 |
| 250एस-14 10एसएच- 19 |
365 485 576 |
101.4 134.5 160 |
16.5 14 11.5 |
1450 | 20.4 22.1 23.1 |
30 | 80.5 83.6 78 |
245 |
| 250एस-14ए 10एसएच—19ए |
320 432 504 |
89 120 140 |
13.7 11 8.6 |
1450 | 15.4 15.8 15.8 |
22 | 78 82 75 |
226 |
| 300एस-90 12एसएच—6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249.5 279 |
300 | 74 77.5 75 |
540 |
| 300एस-90ए 12एसएच—6ए |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300एस-90बी 12एसएच—6बी |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300एस-58 12एसएच—9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127.5 151.2 167.5 |
200 | 80 82.4 79 |
452 |
| 300एस-58ए 12एसएच—9ए |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99.2 115.6 131 |
160 | 80 83 78 |
402 |
| 300एस-58बी 12एसएच—9बी |
504 684 835 |
140 190 232 |
47.2 43 37 |
1450 | 82.5 97.7 108 |
132 | 79 82 78 |
382 |
| 300एस-32 12एसएच—13 |
600 790 950 |
166.7 219 269.9 |
37.5 32 26.5 |
1450 | 75.7 80.9 83.2 |
90 | 31 38.5 32.5 |
352 |
| 300एस-32ए 12एसएच—13ए |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56.9 66.7 65.8 |
75 | 79.3 82.5 80.5 |
322 |
| 300एस-19 12एसएच—19 |
612 790 935 |
170 219 260 |
23 19 14.5 |
1450 | 46.2 48 47.4 |
55 | 83 85 78 |
290 |
| 300एस-19ए 12एसएच—19ए |
504 720 900 |
140 200 250 |
20 16 11.5 |
1450 | 34.8 38.3 37.6 |
45 | 79 82 75 |
260 |
| 300एस-12 12एसएच-28 |
612 790 935 |
170 220 260 |
14.5 12 9 |
1450 | 23.5 31 31.9 |
37 | 82 83 72 |
251 |
