परिचय:

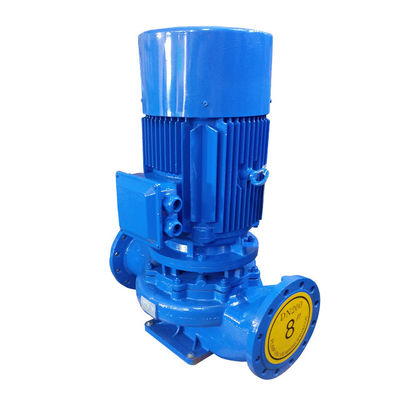

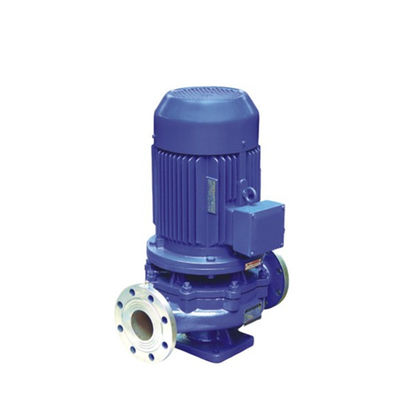

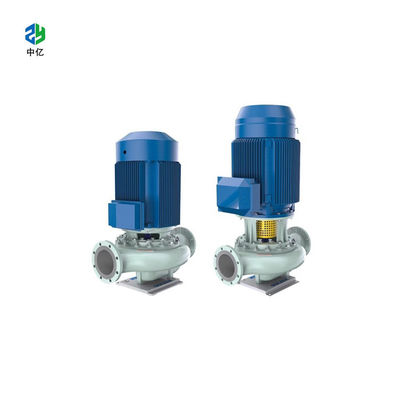

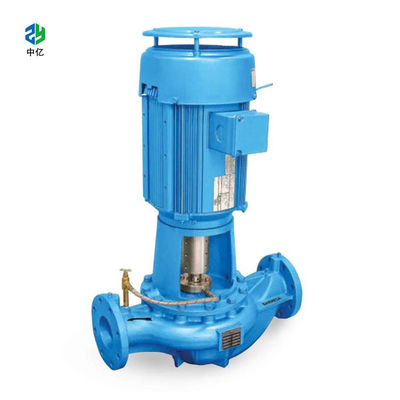

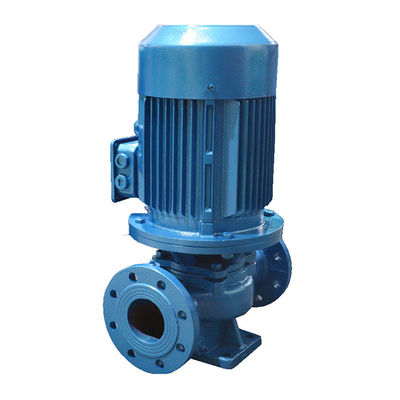

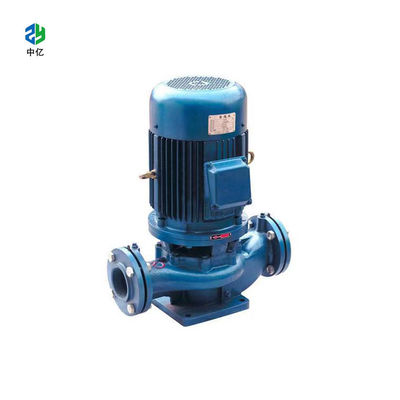

आईएसजी सिंगल स्टेज स्टेनलेस स्टील वर्टिकल टर्बाइन वाटर पंप को पाइपलाइन पंप, सेंट्रीफ्यूगल पंप, पाइपलाइन सेंट्रीफ्यूगल पंप, सिंगल स्टेज सेंट्रीफ्यूगल पंप, वर्टिकल पंप, बूस्टर पंप भी कहा जाता है,गर्म पानी का पंप, परिसंचारी पंप, पंप, आदि, इस इकाई में एक विशेषज्ञ है विज्ञान और प्रौद्योगिकी के कर्मियों संयुक्त घरेलू पंप उत्कृष्ट हाइड्रोलिक मॉडल का चयन करता है,सेंट्रीफ्यूगल पंप के प्रदर्शन मापदंडों को अपनाएं, सामान्य ऊर्ध्वाधर पंप के आधार पर डिजाइन करने के लिए सरल संयोजन बन जाता है।गर्म पानी का पंप, तापमान और संक्षारक रासायनिक पंप, तेल पंप.आईएसजी पाइपलाइन पंप में उच्च दक्षता और ऊर्जा की बचत, कम शोर, विश्वसनीय प्रदर्शन के फायदे हैं।
आवेदक:
आईएसजी सिंगल स्टेज स्टेनलेस स्टील वर्टिकल टर्बाइन वाटर पंप का उपयोग स्वच्छ पानी और अन्य
ऐसे तरल पदार्थ जिनके भौतिक और रासायनिक गुण स्वच्छ जल के समान हों।
यह औद्योगिक और नगरपालिका जल आपूर्ति और जल निकासी, उच्च वृद्धि भवनों के लिए दबावयुक्त जल आपूर्ति, उद्यान स्प्रे-सिंचाई, अग्निशमन दबाव, लंबी दूरी की डिलीवरी,एचएवी और प्रशीतन परिसंचरण, बाथरूम दबाव और उपकरण मिलान; और ऑपरेटिंग तापमान 90 डिग्री सेल्सियस से कम है।
मॉडल का वर्णन:
MODEL-ISG80-160 (I) (A) (B) (C)
आईएसजी सिंगल स्टेज स्टेनलेस स्टील वर्टिकल टर्बाइन वाटर पंप
80 - पंप के इनलेट और आउटलेट का नाममात्र व्यास (मिमी)
160 - इम्पेलर का नाममात्र व्यास
(I) - प्रवाह का वर्गीकरण
(A) - इम्पेलर का पहला कटौती
(B) -इम्पेलर का दूसरा कटौती
(C) - इम्पेलर का तीसरा कटौती
विनिर्देशः
नहीं. | मॉडल | प्रवाह ((m3/h) | सिर (m) | शक्ति ((kw) | गति ((आरपीएम) |
75 | 50-250 ((I) B | 21.6 | 60 | 11 | 2900 |
76 | 50-315 ((I) | 25 | 125 | 30 | 2900 |
77 | 50-315 ((I) A | 23.7 | 113 | 22 | 2900 |
78 | 50-315 ((I) B | 22.5 | 101 | 18.5 | 2900 |
79 | 50-315 ((I) C | 20.6 | 85 | 15 | 2900 |
80 | 65-100 | 25 | 12.5 | 1.5 | 2900 |
81 | 65-100A | 22.3 | 10 | 1.1 | 2900 |
82 | 65 से 125 | 25 | 20 | 3 | 2900 |
83 | 65-125A | 22.3 | 16 | 2.2 | 2900 |
84 | 65 से 160 | 25 | 32 | 4 | 2900 |
85 | 65-160A | 23.4 | 28 | 4 | 2900 |
86 | 65-160B | 21.6 | 24 | 3 | 2900 |
87 | 65-200 | 25 | 50 | 7.5 | 2900 |
88 | 65-200A | 23.5 | 44 | 7.5 | 2900 |
89 | 65-200बी | 21.8 | 38 | 5.5 | 2900 |
90 | 65 से 250 | 25 | 80 | 15 | 2900 |
91 | 65-250A | 23.4 | 70 | 11 | 2900 |
92 | 65-250B | 21.6 | 60 | 11 | 2900 |
93 | 65-315 | 25 | 125 | 30 | 2900 |
94 | 65-315A | 23.7 | 113 | 22 | 2900 |
95 | 65-315बी | 22.5 | 101 | 18.5 | 2900 |
96 | 65-315C | 20.6 | 85 | 15 | 2900 |
97 | 65-100 ((I) | 50 | 12.5 | 3 | 2900 |
98 | 65-100 ((I) A | 44.7 | 10 | 2.2 | 2900 |
99 | 65-125 ((I) | 50 | 20 | 5.5 | 2900 |
100 | 65-125 ((I) A | 44.7 | 16 | 4 | 2900 |
101 | 65-160 ((I) | 50 | 32 | 7.5 | 2900 |
102 | 65-160 ((I) A | 46.7 | 28 | 7.5 | 2900 |
103 | 65-160 ((I) B | 43.3 | 24 | 5.5 | 2900 |
104 | 65-200(I) | 50 | 50 | 15 | 2900 |
105 | 65-200 ((I) A | 47 | 44 | 11 | 2900 |
106 | 65-200(I) B | 43.5 | 38 | 7.5 | 2900 |
107 | 65-250 ((I) | 50 | 80 | 22 | 2900 |
108 | 65-250 ((I) A | 46.7 | 70 | 18.5 | 2900 |
109 | 65-250 ((I) B | 43.3 | 60 | 15 | 2900 |
110 | 65-315 ((I) | 50 | 125 | 37 | 2900 |
111 | 65-315 ((I) A | 46.5 | 110 | 30 | 2900 |
