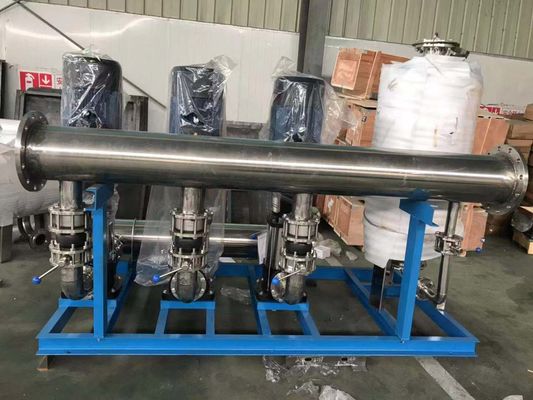

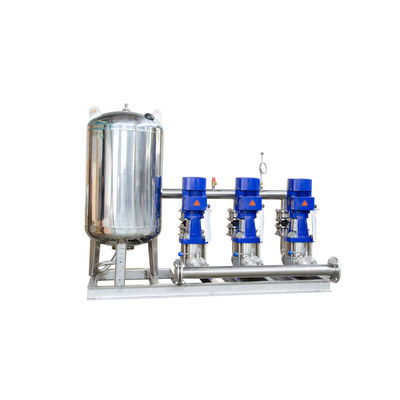

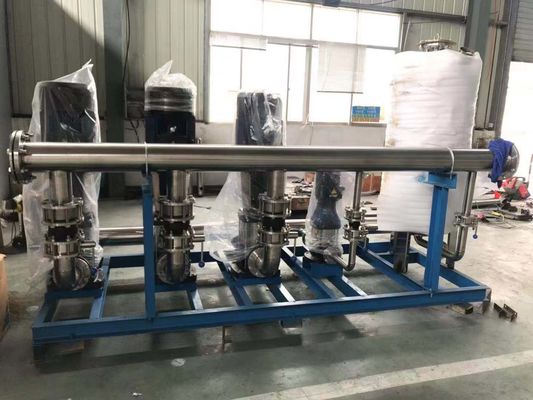

हल्के ऊर्ध्वाधर बहुस्तरीय केन्द्रापसारक निरंतर दबाव हस्तांतरण लिफ्ट पानी बूस्टर पंप सेट
सीडीएल पंप पानी के परिवहन के लिए ऊर्ध्वाधर बहु-चरण केन्द्रापसारक पंप और भौतिक और रासायनिक गुण जल तरल पदार्थों के समान, क्यूडीएल प्रकार पंप ट्रांसमिशन मध्यम तापमान 0 °C ~ 80 °C,QDLR प्रकार के पंप ट्रांसमिशन मध्यम तापमान 0 °C ~ 130 °Cपंप इनलेट दबाव 0.6MPa से अधिक नहीं होना चाहिए।
ऊर्ध्वाधर स्थापना के लिए क्यूडीएल प्रकार का पंप, कॉम्पैक्ट, कम शोर, छोटे पदचिह्न आदि के साथ, मुख्य रूप से शहर शहर की ऊंची इमारतों में पानी की आपूर्ति और केंद्रीय हीटिंग सिस्टम, अग्नि प्रणाली,वातानुकूलन प्रणाली, जल आपूर्ति प्रणालियों और अन्य औद्योगिक और खनन उद्यमों।
2हल्के ऊर्ध्वाधर बहुस्तरीय केन्द्रापसारक निरंतर दबाव हस्तांतरण लिफ्ट पानी बूस्टर पंप सेट संरचना और विशेषताएं
सीडीएल प्रकार के पंप के सक्शन इनलेट पंप के इनलेट सेक्शन के निचले हिस्से पर स्थित है, आउटलेट पंप डिस्चार्ज सेगमेंट के ऊपर स्थित है, दोनों क्षैतिज दिशा में।पंप के आउटलेट कोण 90 ° रख सकते हैं, 180 °, 270 ° के साथ सक्शन इनलेट उपयोगकर्ता की जरूरतों के अनुसार (जब नियमित स्थापना के रूप में 0 °).
पंप मुख्य रूप से सक्शन सेगमेंट, मध्य सेगमेंट, डिस्चार्ज सेगमेंट, लेयरिंग ब्रैकेट, मोटर ब्रैकेट, इम्पेलर, गाइड वैन्स, शाफ्ट, लेयरिंग, शाफ्ट स्लीव, बैलेंस ड्रम आदि अन्य भागों से बने होते हैं।सक्शन सेगमेंट, मध्य खंड, डिस्चार्ज खंड, लेयरिंग ब्रैकेट कार्य कक्ष का रूप शाफ्ट, इम्पेलर, संतुलन ड्रम और रोटर घटकों से मिलकर शाफ्ट आस्तीन अक्षीय बल संतुलन ड्रम द्वारा संतुलितशेष अक्षीय बल जो ऊपरी अंत रेडियल-थ्रस्ट बॉल लेयरिंग से होता हैउच्च दबाव वाले पानी के रिसाव को कम करने के लिए सील रिंग के साथ अलग से स्थापित सक्शन सेगमेंट, मध्य सेगमेंट, डिस्चार्ज सेगमेंट।
शाफ्ट के ऊपरी छोर पर रेडियल थ्रस्ट बॉल लेयरिंगें हैं, नीचे स्लाइडिंग लेयरिंगें हैं। रोलिंग लेयरिंगों को वसा द्वारा चिकना किया जाता है।ठंडा करने के लिए सामान्य तापमान के पानी का उपयोग कर गर्म पानी परिसंचारी पंपशाफ्ट सील नरम पैकिंग सील है, यह भी यांत्रिक सील, स्नेहन और संतुलन कक्ष के दबाव पानी से ठंडा के साथ आदान-प्रदान किया जा सकता है।
एक ऊर्ध्वाधर मोटर द्वारा संचालित पंप, मोटर पक्ष से, पंप counterclockwise घुमाया जाता है।
3.सीडीएल वर्टिकल मल्टीस्टेज वाटर बूस्टर पंप आवेदन
सीडीएल वर्टिकल मल्टीस्टेज सेंट्रीफ्यूगल पंप आवेदन का दायरा व्यापक है, जैसे कि चिकित्सा, खाद्य, रासायनिक उद्योग, सिंचाई, दबाव, आसवन, शराब बनाने, अग्नि नियंत्रण, जल आपूर्ति,अपशिष्ट जल उपचार, विद्युत और यांत्रिक, मुद्रण और रंगाई उद्योग, समुद्री जल निर्जलीकरण, जहाज उपकरण और सहायक दबाव टैंक और जीवन के सभी क्षेत्रों में, उपयोगों की एक विस्तृत श्रृंखला।
जैसे:
ठंडा पानी, गर्म पानी
जल आपूर्ति/वितरण
बॉयलर पानी की आपूर्ति
अग्नि सुरक्षा
धातु निर्माण
सिंचाई
सामान्य औद्योगिक सेवाएं
समुद्री जल
रिवर्स ऑस्मोसिस (RO) प्रणाली
4.सीडीएल वर्टिकल मल्टीस्टेज वाटर पंप सामग्री
सीडीएल वर्टिकल मल्टीस्टेज वाटर पंप का व्यापक रूप से स्वच्छ पानी, गर्म पानी और समुद्री पानी और रासायनिक प्रसंस्करण के लिए उपयोग किया जाता है। विभिन्न तरल पंप के लिए पंप भागों के लिए विभिन्न सामग्री हैंः
5सीडीएल वर्टिकल मल्टीस्टेज पंप परफॉर्मेंस डेटा शीट
